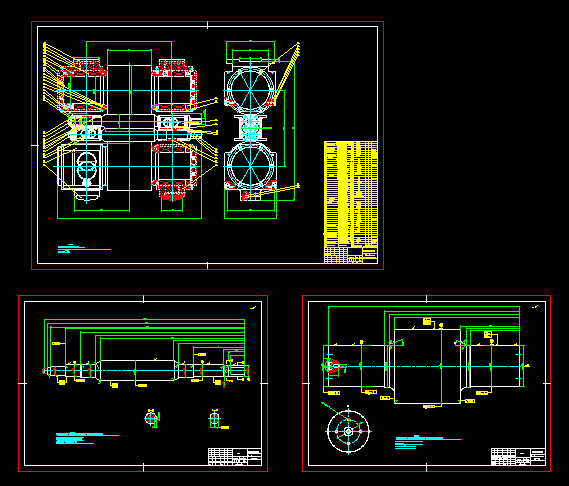

四輥冷軋機cad圖紙
  • 該文件為dwg格式
  • 文件大小： 326.1 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-13
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 四輥冷軋機cad圖紙

  • 說明
    1.下工作輥為凸輥，其于輥型為平輥;
    2.軋機軸承用68#液壓油潤滑，軋制油用LT-2500;
    3.軋輥軸承安裝前，輥頸、軸承箱孔及油孔的棱邊和毛刺都必須清除掉，并清洗干凈涂上潤滑油;
    4.未注倒角C2~C3;
    5.未注圓角R1~R2。

    技術要求
    1.輥徑表面硬度HS45~55,輥身和端部外表面硬度HS85~90，硬度相差不大于HS±1.5;
    2.輥身和輥徑表面不允許有裂紋、斑點、劃傷、銹蝕、非金屬夾雜物等缺陷，測量硬度也不得對給表面留有損傷;
    3.軋輥半徑方向磨削量大于0.4mm時，需從磨斜度;
    4.保留中心孔，軋輥輥身淬硬層深度大于5mm;
    5.同臺軋機兩工作輥輥面直徑差不得大于0.02mm;
    6.未注倒角C2~C3,未注圓角R1~R2;
    7.軋輥磨削凸度為0.155mm,輥身曲線是關于輥身中線對稱的拋物線。

    技術要求
    1.輥徑表面硬度HS42~55,輥身和端部外表面硬度HS65~70，硬度相差不大于HS±1.5;
    2.硬度測量時測量點不得少于50個點，在輥身端部沿圓周均部6個點，其他測量點均部于輥身,輥身淬硬層深度大于6mm;
    3.軋輥半徑方向磨削量大于0.4mm時，需從磨斜度;
    4.保留中心孔;
    5.同臺軋機兩支撐輥輥面直徑差不得大于0.02mm;
    6.未注倒角C2~C3,未注圓角R1~R2;
    7.軋輥磨削凸度為0，輥型為圓柱形。
    ...
