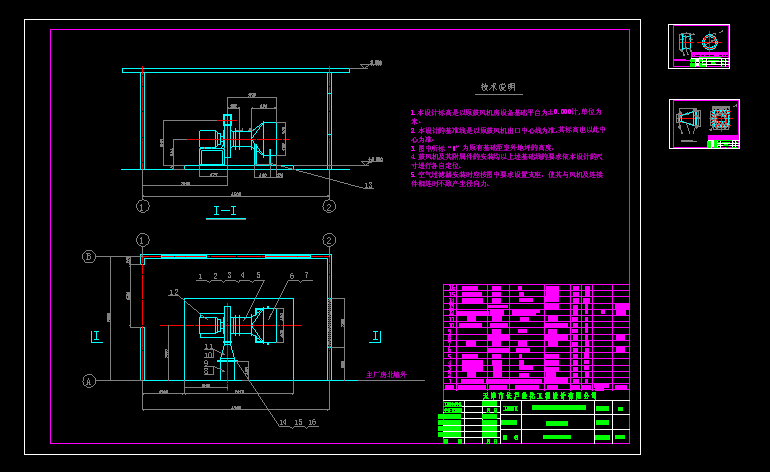

閃蒸干燥系統鼓風機平立面布置圖cad圖紙 08GY-4-0
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設計標高是以原鼓風機房設備基礎平臺為±0.000計,單位為米。
2.本設計的基準線是以原鼓風機出口中心線為準,其標高也以此中心為準。
3.圖中所標“H”為原有基礎至室外地坪的高度。
4.鼓風機及其附屬件的安裝均以上述基礎線的要求依本設計的尺寸進行各自定位。
5.空氣過濾器安裝時應按圖中要求設置支座，使其與風機及連接件相連時不致產生徑向力。
注：1.棱角全部為0.5*45°。
2.本件采用焊接，焊條型號A302。
...
