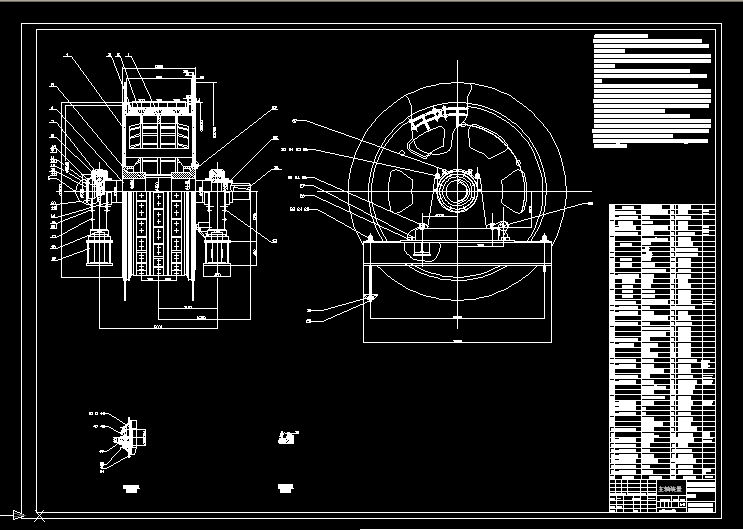

JKMD－2.8×4多繩摩擦式提升機主軸裝置cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.圖示N處之焊接，須采用不低于"結506"性能之優質焊條。
2.制動盤兩端面（尺寸30）之不平行度不得大于0.2，其端面振擺不得大于0.2。
3.固定襯塊應可靠地壓緊摩擦襯塊，不許在任何方向上有活動，鋼繩繩槽的加工在現場安裝后進行，所有繩槽直徑的相互偏離不得大于1mm.
4.裝配時要特別注意預防油類物質到摩擦襯塊表面。
5.摩擦襯塊與導輪外殼相固定襯塊接觸不好時，應加以適當修整。
6.加工過的表面應涂酚醛清漆，到現場裝完后清洗干凈。
7.固定襯塊（序號1）、壓塊（序號2）應按順序打上標記，自左至右分別為A1、A2...;B1、B2...;C1、C2...;數字序號方向應相同。同時于左支輪擋板的內端面左邊打上相應的A1、A2...;右邊打上相應的C1、C2...標記應在油漆后打上，標記的凹痕應涂紅漆，且標記的位置與方向與襯塊一致。
8.摩擦襯塊安裝時根據最后實際情況，把空隙填上。
9.靠聯軸器一邊的滾動軸承外圈必須用軸承蓋（序號14）緊緊壓住。每一個軸承蓋處只加一個墊（序號42），另一端的滾動軸承（圖中左邊）外圈與軸承蓋（序號14、9）之間每側應有大于1mm的間隙，其方法可用加墊（序號42）調整。
10.兩個尺寸 ...
