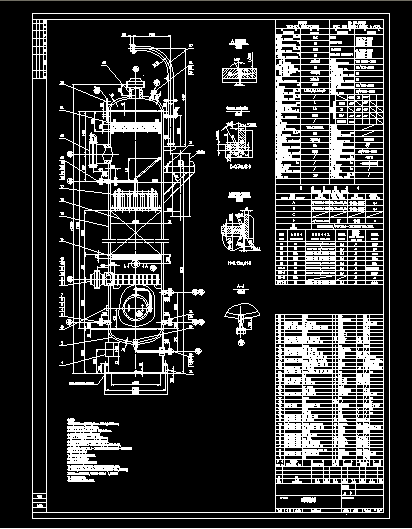

吸收塔cad圖紙 26.8m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求：
1.塔體任意3000mm長度的筒體直線度≤3mm.塔體安裝垂直度公差為12mm;
其余公差按HG20652-1998第6節的規定。
2.填料支撐（件14）應平整,安裝后的平面度公差1% Di,且不大于5mm.
3.塔體內表面影響內件組裝的焊縫應磨平,焊疤,焊渣應清除干凈.
4.件號13、17與殼體應焊接牢固，必須為連續焊，焊角高度為6mm;
5.封頭最小成形厚度為68mm.當無法滿足最小成形厚度時應增加坯料厚度.
6.封頭和筒體所用鋼板符合GB713-2008《鍋爐和壓力容器用鋼板》的要求，要求正火狀態,
并應逐張進行超聲波檢測，按JB4730.3-2005要求Ⅱ級合格。同時應按GB150-1998的要求逐張
進行拉伸和夏比（V型缺口）沖擊試驗。
7.所有主要受壓元件均應進行力學性能及化學成分復驗。
8.筒體成形后應進行恢復力學性能熱處理。
9.對Q345R焊前應預熱，焊后應立即進行消氫處理。
10.水壓試驗以后再按JB/T4730.3-2005進行100%超聲波探傷，I級合格。
11.設備制造完成后，設備外表面涂底漆2道，選用環氧鐵紅防銹底漆（參考牌號H53-81）,每道漆膜干膜厚度
不得小于20um，涂漆前設備按GB/T8923-88Sa2 1/2級進行除銹。
12.設備吊耳僅用于吊裝空裝設備。
13.本設備安全泄放裝置在工藝系統中統一就近設置。
...
吸收塔cad圖紙 26.8m3_下載(dwg格式) 機械圖紙
