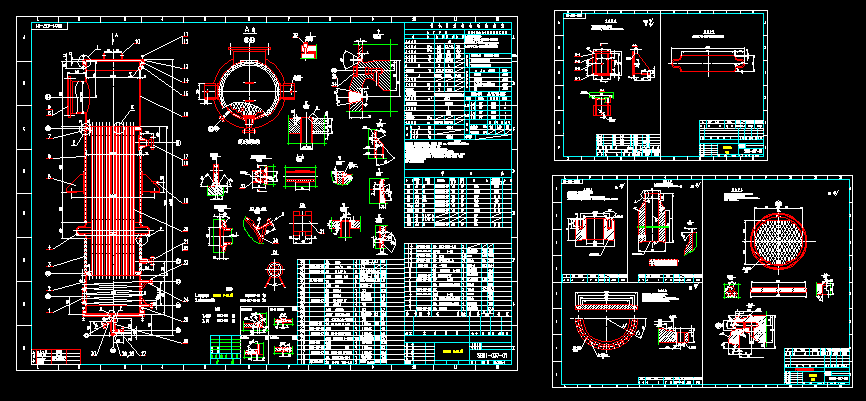

再沸器套圖cad圖紙 DN900 F=65.1m2
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.換熱管的標準為 GB13296-2008 , 其外徑偏差為 ±0.3 mm, 其壁厚偏差為+0.3mm,-0.25mm。
2.N9,N10管口方位根據N1管口而定,在N1管口方位的±20°范圍內。
3.本設備水壓試驗用水中氯離子含量應小于25ppm,否則應在水壓試驗合格后將水漬清除干凈。
4.壓力試驗合格后,管程與介質接觸的表面需去油污作酸洗鈍化處理，所形成的鈍化膜采用藍點法檢驗，無藍點為合格。
5.換熱管與管板的焊接采用雙道焊，焊條牌號為A042，焊后進行滲透探傷，符合JB/T4730.5-2005 Ⅰ級為合格。
6.N4接管與殼體對接焊縫和盤管拼接焊縫應進行100% PT探傷，符合JB/T4730.5-2005 Ⅰ級為合格。
7.上管箱組焊時，應采取措施防止焊接變形超標。
8.管口、接地板、地腳螺栓的方位見選用表。
技術要求
1、本鍛件按JB4728-2000《壓力容器用不銹鋼鍛件》的ⅱ級規定。
2、管箱平蓋密封面及表面不得有裂紋及其它降低平蓋強度或連接可靠性的缺陷。
3、法蘭上螺柱孔中心圓直徑和相鄰的兩螺柱孔弦長允差為±0.6mm，任意兩螺柱孔弦長允差為±1.5mm。
4、除注明外，加工面的未注尺寸公差按GB/T1804-2000 m精度。
技術要求
1、鍛件應按JB4726-2000Ⅲ級進行驗收。
2、除注明外，加工面的未注尺寸公差按GB/T1804-2000 m精度。
技術要求
1、本管板按JB4728-2000《壓力容器用不銹鋼鍛件》的Ⅲ級進行制造和檢驗。
2、管孔應嚴格垂直于管板表面，其垂直度允差為0.08mm。
3、管板鉆孔后≥96%，允許孔橋?qū)挾缺仨殹?0.67mm，允許最小的孔橋?qū)挾葹?.80mm 。
4、G1/4"的方位見裝配圖的選用表 。 ...
