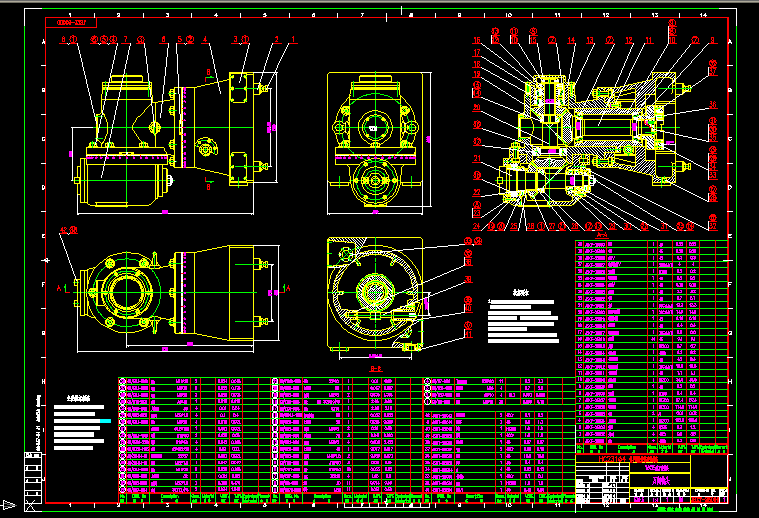

WX25型萬向銑頭機械圖紙
  • 該文件為dwg格式
  • 文件大小： 702.42 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-19
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • WX25型萬向銑頭機械圖紙

  • 技術要求
    1.裝配前應對零、部件的主要配合尺寸，特別是過盈
    配合尺寸及相關精度進行復查。
    2.零件在裝配前必須清理和清洗干凈，不得有毛刺、
    飛邊、氧化皮、銹蝕.切屑、油污、著色劑和灰塵等。
    3.齒輪、蝸輪裝配后，齒面的接觸斑點和側隙應符合GB
    /T11365和GB/T10089的規定。
    4.齒輪箱裝配后應設計和工藝規定進行空載試驗。試驗時
    不應有沖擊、噪聲，溫升和滲漏不得超過有關標準規
    技術參數
    主軸控錐孔號 ISO50(7:24)
    傳遞最大功率 25kW
    承受最大扭矩 2000N.m(<120rpm)
    主軸最高轉速 480r/min
    傳動比例 1:1
    外形輪廓尺寸 910*450*630
    主軸端面至回轉中心距 832



    ...
