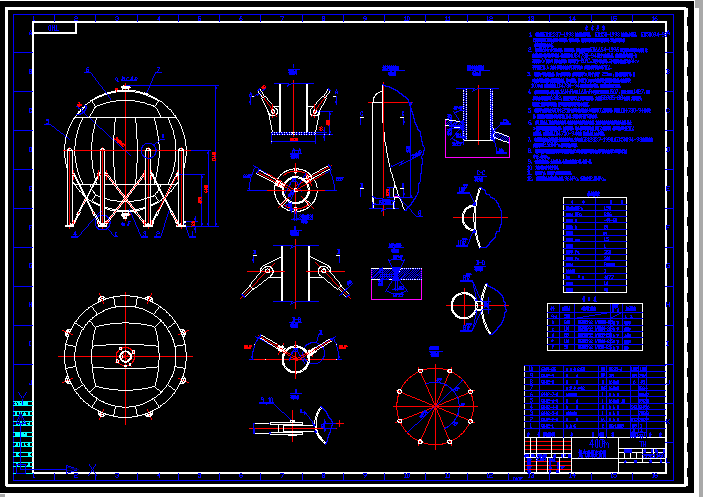

氮?dú)馇蚬迿C(jī)械圖紙 400m3

文件大小： 220.85 KB
下載次數：
文件評級：
更新時間：2014-09-21
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1. 本設備按GB12337-1998《鋼制球形儲罐》、 GB150-1998《鋼制壓力容器》、 GB50094-98《球形儲罐施工及驗收規范》進行制造、試驗和驗收，并接受國家質量技術監督局頒發《壓力容器安全技術監察規程》的監督。
2. 球殼用16MnR正火鋼板，其機械性能、化學成份應符合GB6654-1996《壓力容器用鋼板》的規定；球殼用鋼板應逐張進行超聲檢測，檢測結果應按JB4730-94規定中Ⅲ級為合格。球殼用鋼板應每批取一張進行夏比（V型缺口）低溫沖擊試驗，試驗溫度為-20°C，取樣方向?yàn)闄M向，三個試樣的沖擊功平均值A(chǔ)kv不得低于20J，其中單個試樣的沖擊功可小于平均值，但不得小于平均值的70%。
3. 球片坡口可用火焰切割，坡口表面應平滑，表面粗糙度Ra應小于或等于 25μm；氧化皮應清除干凈，坡口表面不得有裂紋和分層等缺陷存在。坡口及其內、外邊緣50mm的范圍內涂可焊性防銹涂料；球殼板周邊100mm的范圍內應按JB4730-94的規定進行超聲檢測，質量等級應不低于Ⅲ級。
4. 焊接采用電弧焊，焊條牌號：16MnR之間、16MnR與碳鋼之間均采用J507，碳鋼之間采用J427，接地板與支柱的焊接采用A302；焊接接頭形式及尺寸除圖中注明外，其余按GB985-88中規定，角焊接接頭的焊腳尺寸按較薄板的厚度，法蘭的焊接按相應法蘭標準中規定。
5. 球殼的A類焊接接頭及DN≥250接管的對接焊接接頭應進行100%射線檢測，檢測按JB4730-94標準進行，射線照相的質量要求不應低于AB級，檢測結果不低于Ⅱ級為合格。
6. 球罐上所有A.B類焊接接頭表面，球殼與接管的角焊接接頭表面，支柱與球殼連接的角焊接接頭表面，除去工卡具后的焊接痕跡及熱影響區，打磨光滑后，均在水壓試驗前進行100%磁粉檢測，水壓試驗后進行20%磁粉檢測，磁粉檢測按JB4730-94進行，檢測結果以Ⅰ級為合格。 ...
