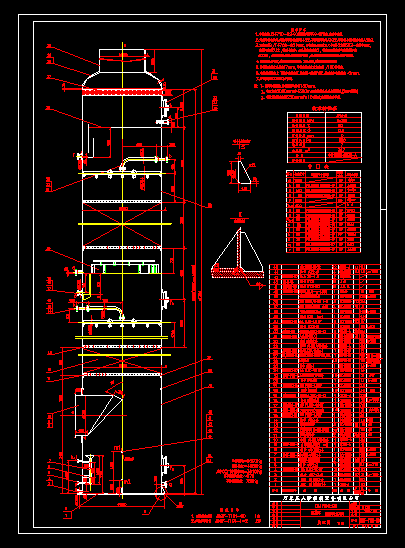

吸收塔機械圖紙 DN1600x17410
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備按JB4710-92<<鋼制塔式容器>>進行制造.試驗和驗收.
2.焊接采用電弧焊,焊條牌號為碳鋼用J422,不銹鋼間采用A102,不銹鋼與碳鋼間采用A302.
3.焊接按JB/T4709-92中規定，焊接接頭的型式及尺寸按HG20583-98中規定，對接焊縫為DU2，接管與殼體。封頭的焊縫為G2，帶補強圈的接管與殼體的焊縫為G29，角焊縫的焊角尺寸按較薄件厚度，法蘭的焊接按相應的法蘭標準中規定。
4.設備制造完畢后,進行煤油滲漏檢查。清除油污,進行酸洗鈍化處理.
5.塔體的直線度允差為17mm,塔體安裝垂直度允差為1/1000塔高.
6.連接液面計的上.下接管法蘭表面,應在同一垂直平面上,其垂直中心線偏差 <1mm.
7.管口方位見工藝管口方位圖. ...
吸收塔機械圖紙 DN1600x17410_下載(dwg格式) 機械圖紙
