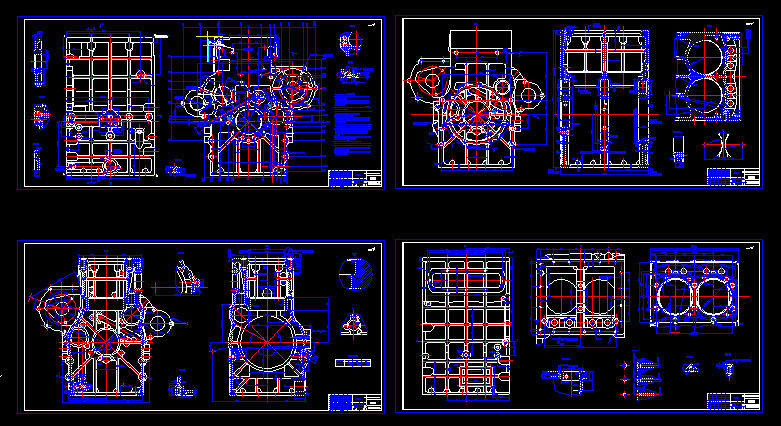

機體機械圖紙 TY2105.02.101
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、鑄件須經消除內應力，硬度為HB180-250，在機
體頂面檢查。
2、鑄件的顯微組織為細片狀珠光體，允許有少量
的鐵素體和磷共晶，石墨呈細小或中等片狀，
分布均勻。
3、未注明的鑄造圓角為R2-5，拔模斜度為1°-2°，未
注明壁厚為5。
4、鑄件應清除飛邊和披鋒，機體前面和氣缸孔橫隔板
上的通水孔不允許有披鋒存在。
5、機體外部不加工表面：
1）、不允許有裂紋、縮松、冷隔、澆不足、粘
砂、 外來夾雜物或其它降低強度的鑄造
缺陷。
2）、在距邊緣20以外，允許有單個氣孔，總數不
多于5個，直徑不大于5，深度不大于1.5。
6、機體加工表面的螺孔、油孔、銷孔周圍10以內不
允許有氣孔,其它部分允許有單個氣孔，直徑
不大于 3，深度不大于1.5，相鄰間距不小于
30。
7、與氣缸套配合表面、主軸承孔、凸輪軸孔、螺紋
內表面不允許有任何缺陷。
8、全部螺紋锪120°倒角至螺紋外徑。
9、鑄件加工前應清除型砂、披鋒并進行噴砂處理。
10、機體表面清潔，無銹蝕，并經清潔處理，特別是
油道不得有鐵屑，所有油道應檢查相交情況。
11、去毛刺、銳邊。
12、非加工表面應涂以底漆，油漆表面應光滑、無氣
泡及脫皮等。
...
機體機械圖紙 TY2105.02.101_下載(dwg格式) 機械圖紙
