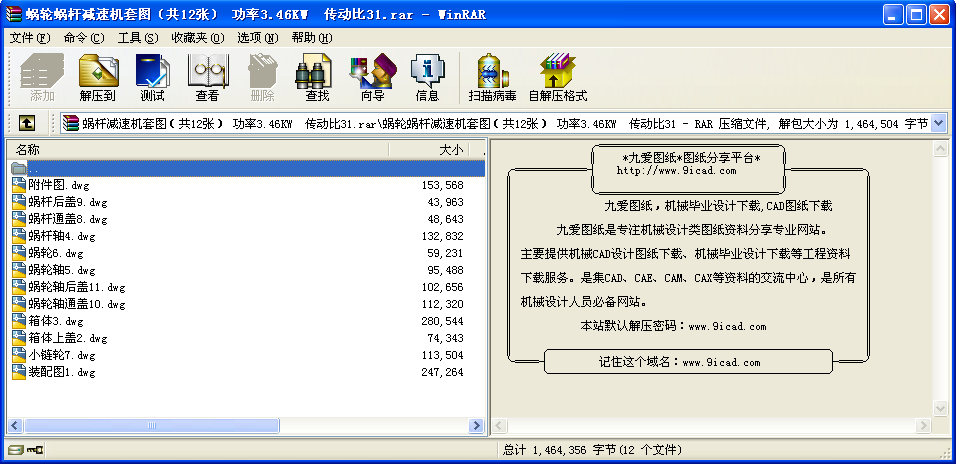

蝸輪蝸桿減速機套圖（共12張） 功率3.46KW 傳動比31
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配之前，所有零件均用油漆清洗，滾動軸承用汽油清洗，未加工表面
涂灰色油漆，內表面涂紅色耐油油漆。
2.嚙合側隙用鉛絲檢查，側隙值不得小于0.1mm。
3.用涂色法檢查齒面接觸斑點，按齒高不得小于55%，按齒長不得小于50%
4.30310軸承的軸向游隙為0.05-0.10mm，7012C軸承的軸向游隙為0.08-0.15mm。
5.箱蓋與箱座的接觸面涂密封膠或水玻璃，不允許使用任何填料。
6.箱座內裝CKE320蝸桿油至規定高度。
7.裝配后進行空載試驗時，高速軸轉速為100r/min，正、反運轉一小時，運轉平穩，無撞
擊聲，不漏油，負載試驗時，油池溫升不超過60°C
技術要求
1、蝸桿表面淬火處理，硬度為45-50HRC，其余部分調質后硬度為220-250HBS。
2、兩端中心孔位B4/12.5,GB/T4459.5-1999,粗糙度為12.5
3、未注圓角半徑R2。
技術要求
1、輪緣和輪芯裝好后再精車和切制輪齒。
2、鑄造斜度為1:20。
3、鑄造圓角為R5。
技術要求
1、調質處理，硬度為220-250HBS。
2、未注圓角半徑為2mm，未注倒角為C1。
3、其他粗糙度3.2
技術要求
1、用灰鑄鐵鑄造，拔模角度1：20
2、鑄造后再進行精加工
3、未注圓角R3
4、加工后外表面涂灰色油漆，內表面涂紅色耐油油漆
技術要求
齒面熱處理硬度為40-45HRC
材料為45鋼
...
