擠出機減速器裝配圖
  • 該文件為dwg格式
  • 文件大小： 392.76 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-10-08
  • 發 布 人： 2331673406
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

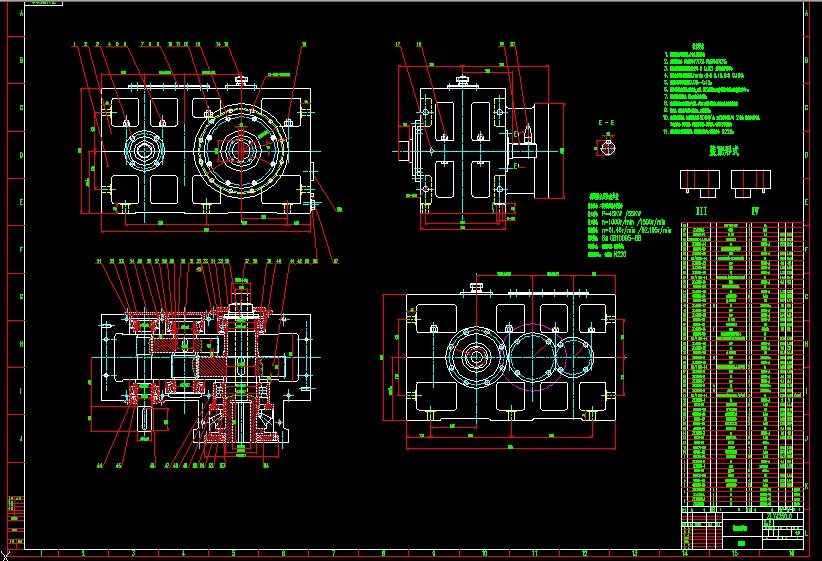

  • 擠出機減速器裝配圖

  • 擠出機減速器裝配圖
    減速器主要性能參數 傳動形式：二級硬齒面斜齒輪傳動
    輸入功率： P=45KW /55KW
    輸入轉速： n=1000r/min /1500r/min
    輸出轉速： n=61.46r/min /92.195r/min
    精度等級： 6級 GB10095-88
    潤滑方式： 濺油潤滑，盤管冷卻；
    潤滑油牌號： 齒輪油 N220
    技術要求
    1裝配前所有零件除銹.去毛刺.清洗干凈；
    2齒面接觸斑點，沿齒高不小于70%，沿齒長不小于90%；
    3軸承內圈必需緊貼軸肩或定距環，用 0.05 塞尺檢查不得通過；
    4齒輪嚙合的最小齒側間隙Jnmin：第一級 0.16,第二級 0.185；
    5圓錐滾子軸承軸向間隙0.08-0.15；
    6箱體與箱蓋自由結合時應密合,用0.05塞尺塞入深度不得超過分合面寬度的三分之一；
    7緊固螺栓涂防松膠，結合面涂樂泰密封膠；
    8變速箱外表面噴漆按用戶要求，不加工面涂防銹底漆，內表面涂紅色耐油油漆；
    ...
