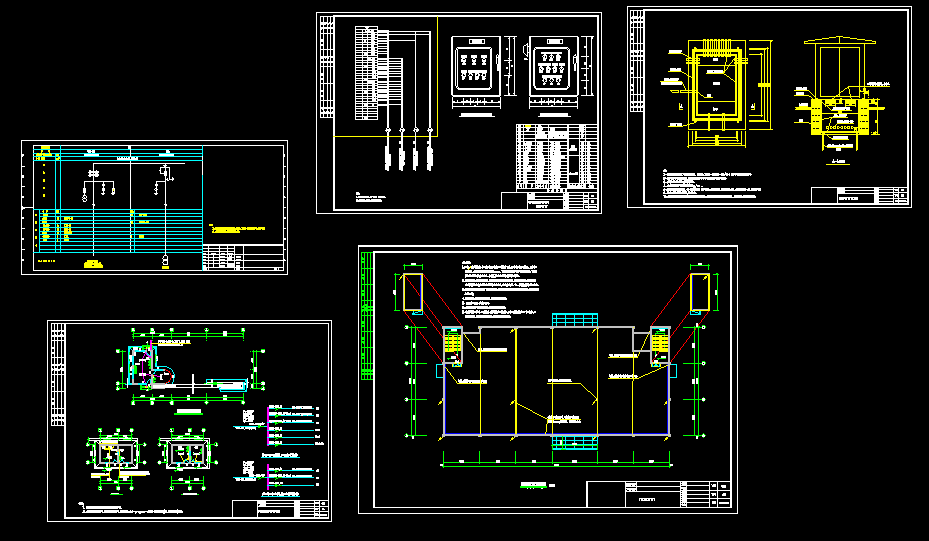

防雷變壓器系統（5張圖）
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 說明：
1、照明及插座等單相負荷請盡量分配三相平衡。
2、各房間照明配電箱AL及公共配電箱GAL按施耐德mini-pragma“小康家”民用配電箱(I型 全塑配電箱)設計。
注：
1、本基礎按常熟開關廠成套箱式變電站，型號為：XBZ1-0210-10/0.4 MF400尺寸進行設計。
2、其余箱體落地或掛墻安裝，其金屬外殼及正常不帶電金屬導體均需可靠接地。
3、在地腳螺釘附近預埋4處接地線桿。
4、基礎地面負重不得少于2000kg/m 。
5、磚壁采用水泥砂漿砌筑，做一般防水處理，內外均刷1：2水泥砂漿，內加3％防水劑，外刷冷底子油一道，熱瀝青二道。
6、基礎四周做建議排水措施，防止積水。
7、本基礎接地極與包裝車間樓基礎接地網采用100×5鍍鋅扁鋼可靠焊接成電氣通路，所有焊接處均刷瀝青油防腐。
說明：
1、箱內接線采用BVR-500 1.5mm2。
2、接線詳見：消防加壓泵控制原理圖。
說明：
1、箱式變電站選用常熟開關廠成套設備，型號為：XBJ1-0210-10/0.4 MF400
2、采用高壓計量方式，該部分由供電部門選定。 ...
防雷變壓器系統（5張圖）_下載(dwg格式) 機械圖紙
