肥皂盒模具的設計.rar

文件大小： 1.23 MB
下載次數：
文件評級：
更新時間：2014-04-11
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

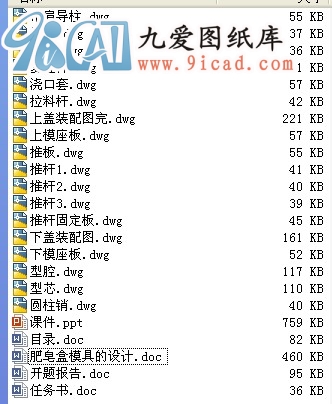

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一摘要
肥皂盒在我們的生活中非常的普遍，幾乎每家都要用到。市場上也有各種各樣的肥皂盒，形狀各異，有些是把肥皂盒做成水果造型，有些是動植物造型，來吸引顧客的目光，以引發人們的購買欲。此次設計的肥皂盒的結構較簡單，但在設計時考慮其應用,還相應的做了些曲面,所以曲面結構較多,計算也就較多.在生活中,我們把肥皂放在盒上的時候，常常會因肥皂盒內積水而使肥皂軟化掉，這樣就會降低肥皂的使用壽命。也有些肥皂盒在下蓋底部打孔，使水容易流出，但是這類肥皂盒的缺點是，會因下面漏水，把房間里弄的濕濕的。此次設計的肥皂盒是在上蓋上打孔，肥皂放在上蓋上，這樣水會沿孔斜度往下蓋流，水積在下蓋里，上下蓋之間有一定的距離保證一定的時間里水不會滿到上蓋的肥皂上，積水手動倒掉即可，這樣即保證了肥皂的利用率，又保證了房間的清潔。其設計方案通過Pro/E建模如圖1.1和1.2。

-42 HRC

圖1.1 肥皂盒整體外型圖

圖1.2 肥皂盒整體結構分開模型圖
優點是：結構簡單，提高肥皂的使用壽命；缺點是:積在下蓋的積水需人工手動倒出。此次設計是以上蓋為主，下蓋為輔。在上蓋的設計中主要要解決以下幾個問題：1、肥皂放在上蓋上時，以點接觸，設計六個橢圓突出,支撐肥皂，使肥皂和盒子之間以點接觸；2、上蓋上還要開一個槽，使水可以沿著曲面流人下蓋；3、設計澆口時要注意上蓋上表面的精度，不能在表面上留有印痕；4、在設計推出機構時要注意推桿放置的位置，放在下表面，不能影響上表面的表面精度；5、在開模時需保證塑件留在型腔上，用推桿頂出。設計中，輔以下蓋的裝配圖。
關鍵詞：復位機構，脫模機構，澆口，
...
