稱重螺旋輸送機系統圖

文件大小： 899.37 KB
下載次數：
文件評級：
更新時間：2014-10-10
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

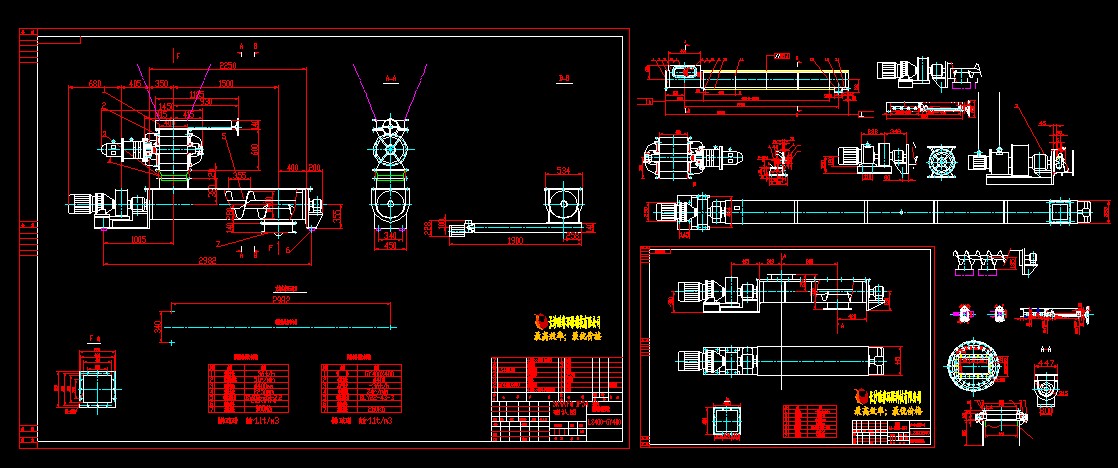

稱重螺旋輸送機系統圖

稱重螺旋輸送機概述：
稱重式螺旋輸送機是對各種粉狀、散粒狀物料進行連續輸送、動態計量、控制給料的生產計量設備。設備組成螺旋稱重系統主要由穩流給料螺旋、稱重橋架、減速電機、稱重傳感器、測速傳感器、稱重控制儀表和電控系統等組成,稱重橋架為杠桿式，其杠桿支點采用耳軸，不受腐蝕及外界因素對計量精度影響；測速傳感器置于螺旋體非驅動端。

稱重螺旋輸送機工作原理：
螺旋稱重定量給料機用于對散狀物料的定量給料，給料過程為螺旋旋轉連續給料，給料機將來自于用戶給料倉或其他給料設備的物料輸送并通過稱重橋架進行重量檢測；同時裝于端部的測速傳感螺旋體進行速度檢測；被檢測的重量信號及速度信號一同送入稱重控制器進行微積分處理并顯示以噸每小時為單位的瞬時流量及以噸為單位的累計量。

稱重螺旋輸送機特點：
●給料螺旋具有獨特的穩流結構，在整個進料口截面上料粉均勻下沉，不易結拱，沖洗
●雙螺旋結構，料流穩定，重量信號真實，計量精度更高。（可選）
●螺旋葉片選用錳鋼材料精工制作，耐磨性強，使用壽命長。
●螺旋間隙小，克服回流沖料問題，避免管壁間隙中粘附物料。
●密封結構，減少粉塵外揚。
●進出料口為軟連接，可根據現場要求任意調整水平安裝角度
●自動計量標定系數，自動測量系統零點；
●手動置入各種參數，運行操作可手動/自動切換；
●具有儀表自診斷和計算機聯網功能。

稱重螺旋輸送機用途：
稱重螺旋輸送機廣泛適用于水泥、化工、冶金、陶瓷、糧食、運輸等行業。作為計量配料的整機自動化裝置，可為現場管理，操作提供準確的計量數據和控制手段。定量給料螺旋秤是集粉體物料給料輸送，秤重計量和定量給料控制為一體的機電一體化的產品；能適用于各種工業生產環境的粉狀物料連續計量和配料控制系統；采用了多項先進技術，運行可靠，控制精度高 ...
