滾珠絲杠總成 CKS6163-05014
  • 該文件為DWG格式
  • 文件大小： 64.16 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-10-10
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 DWG 格式（源文件可編輯），下載需要 20 積分

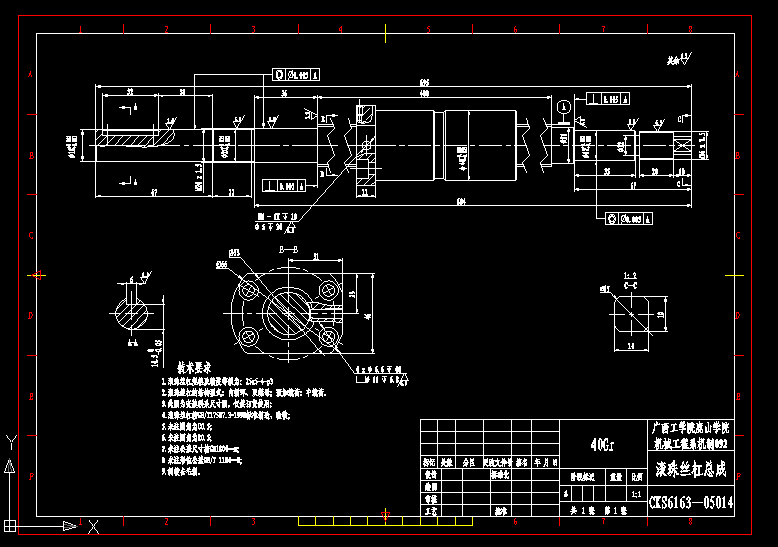

  • 滾珠絲杠總成 CKS6163-05014

  • 技術要求
    1.滾珠絲杠規格及精度等級為：25x5-4-p3
    2.滾珠絲杠的結構型式：內循環、雙螺母；預加載荷：中載荷。
    3.此圖為安裝聯系尺寸圖，僅供訂貨使用；
    4.滾珠絲杠按GB/T17587.3-1998標準制造、驗收；
    5.未注圓角為C0.5；
    6.未注圓角為R0.5;
    7.未注公差尺寸按GB1804—m；
    8.未注形位公差GB/T 1184—H；
    9.倒棱去毛刺。
    ...
