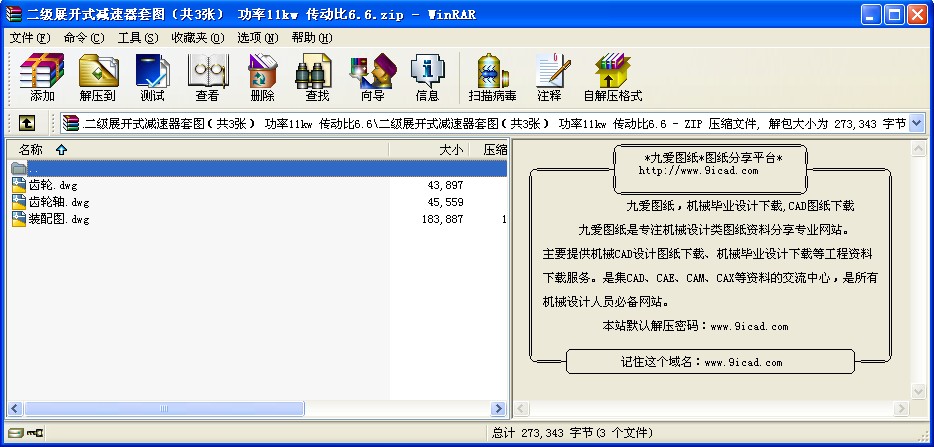

二級展開式減速器套圖（共3張） 功率11kw 傳動比6.6
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配前，箱體與其他鑄件不加工表面應清理干凈，除去毛邊毛刺，并浸涂防銹漆；
2.零件在裝配前用煤油清洗，軸承用汽油清洗干凈，晾干后配合表面應涂油；
3.減速器剖面，各接觸面及密封處均不允許使用其他任何填料；
4齒輪裝配后應用涂色法去檢驗接觸斑點，圓柱齒輪沿齒高不小于30%，沿齒長不小于
50%；齒側間隙為：第一級 jn min=0.14 mm ,第二級 jn min=0.160 mm。
技術要求
1 調質處理 HB=190~230HBS
2 圓角半徑 r=1mm
3 未注尺偏差精度為 IT12
4 未注倒角 1X45°
技術要求
1.正火后齒面硬度HBS190
2.未注圓角半徑R=5
3.未注倒角1.5X45°
...
