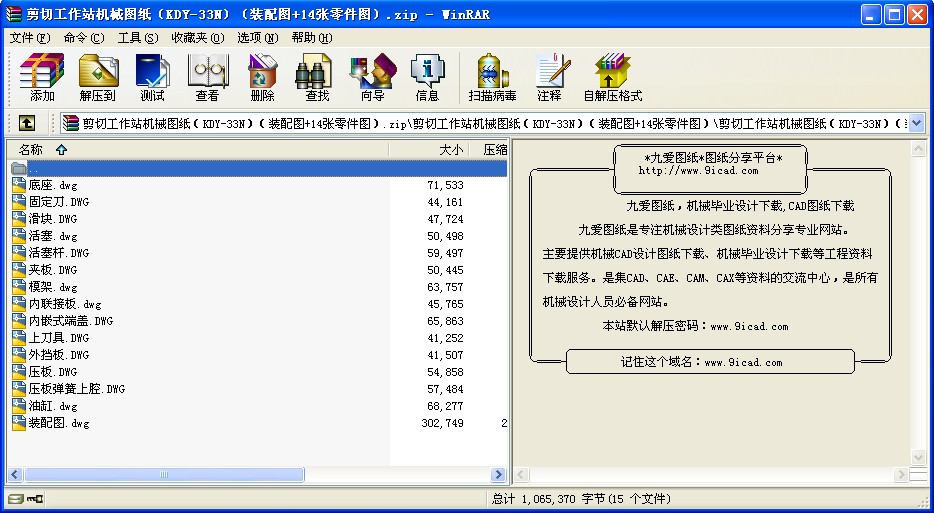

剪切工作站機械圖紙（KDY-33N）（裝配圖+14張零件圖）

文件大小： 714.56 KB
下載次數：
文件評級：
更新時間：2014-10-10
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 zip 格式（源文件可編輯），下載需要 20 積分

技術要求
1.剪切單元裝配完成后送至檢測臺測試，測試壓力30MPa,時間1分鐘：出力大于30噸，油缸不得有漏油及爬行現象。（針對油缸的檢測一般在油缸裝配完后進行，這里主要對單元進行檢測試驗
2.檢測完成后油缸進出油口務必裝上防塵蓋。
3.單元各相對運動零件間隙均勻，無明顯刮擦痕跡。
4.點動油缸，使上剪切刀運動，同時注意上下刀之間的間隙，用0.5MM塞尺調整刀具間隙,間隙一致后鎖緊螺釘.

技術要求
1.未注尺寸公差按國家規定IT12.
2.未注倒角2*45°.
3.未注圓角R0.5.
4.若為鑄件,不加工處抹膩子涂黑色漆.
5.表面發黑處理.
6.調質處理HB229-277

技術要求
1.未注尺寸公差按國家規定IT12.
2.未注倒角1*45°..
3.涂防銹油.
4.調質處理HRC58.

技術要求
1.未注尺寸公差按國家標準公差IT12.
2.未注倒角為1*45°.
3.表面發黑處理.
4.調質處理HB229-277

技術要求
1.調質處理HB229-277.
2.未注尺寸公差按照國家規定IT12.
3.清洗風干外部非裝配面瓷色白漆無塵包裝.
4.未鍍未漆面涂防銹油.

技術要求
1.未注倒腳為1*45°.
2.未注圓角R0.5.
3.調質處理HB229-277
4.清洗風干，無塵包裝
5.其余部分鍍層厚0.003-0.005MM
6.鍍硬鉻

技術要求
1.未注尺寸公差按國家規定IT12.
2.未注倒角1*45°.
3.未注圓角R0.5.
4.表面發黑處理.
5.調質處理HB229-277

技術要求
1.未注尺寸公差按國家規定IT12.
2.未注圓角R0.5.
3.未注倒角1*45°.
4.未鍍未漆面涂防銹油.
5.清洗風干,外部非裝配面瓷色白漆,無塵包裝.
6.焊縫美觀,32MPa,3MIN內焊縫無滲.
7.調質處理HB229-277
...
