立式鉆床用軸均布多軸頭設計.rar

文件大小： 1.26 MB
下載次數：0
文件評級：
更新時間：2014-04-11
發 布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

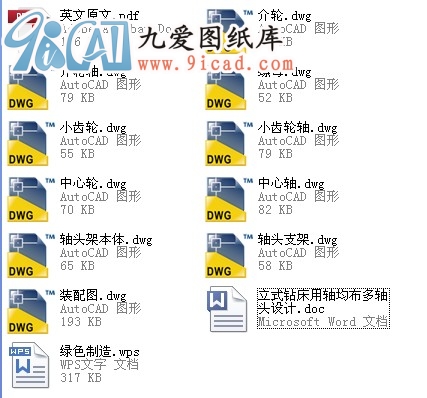

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文是立式鉆床用軸均布多軸頭設計，可調式多軸頭各軸在圓周方向均布且方向可方便地沿直徑方向同步調整，以適應多種小批量生產條件下法蘭盤類零件的螺孔加工。固定試式多軸頭是根據一個典型法蘭盤類零件而設計的，用于零件中大批量生產要求。
多軸頭架的設計參數來源于一般的加工工藝條件，以適應更廣闊的加工范圍。針對工廠里多孔鉆削時，孔徑一般較小，多在10cm左右，而且大部分是箱體、法蘭盤等，箱體、法蘭盤多為鑄造件，材料是鑄鐵，也有個別的被加工零件的材料是低碳鋼。根據這些工件的切削條件，可以確定多軸頭架的工藝主參數。
主參數確定后便可以進行多軸頭架的總體設計。多軸頭架的傳動原理是通過齒輪嚙合增加鉆削軸的軸數，以滿足多孔加工的要求。通過二級齒輪嚙合，輸入軸和輸出軸的轉向沒變，但由于齒輪分支傳動，變成多根輸出軸。
為了保證加工生產條件的安全，加上多軸頭工作時裝隔離裝置比較困難，所以必須嚴格校核軸頭架的強度，以免發生事故或達不到加工要求。
可以看出，改裝后的多軸鉆床，可以同時完成多個孔的鉆、擴、鉸等工序。工藝范圍可以滿足一般加工情況的孔類鉆削要求。可調多軸頭架可以起到提高生產效率、降低成本、提高孔系加工精度等作用。參照該調節原理可進行其他任意孔系加工裝置的設計，還可以用于攻絲、擴、锪孔等加工裝置。此外該裝置具有結構簡單、操作方便、應用范圍廣等特點，值得推廣。
關鍵詞：立式鉆床多軸頭可調 固定
...
