閥體專用夾具課程設計全套

文件大小： 1.06 MB
下載次數：
文件評級：
更新時間：2014-10-11
發 布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

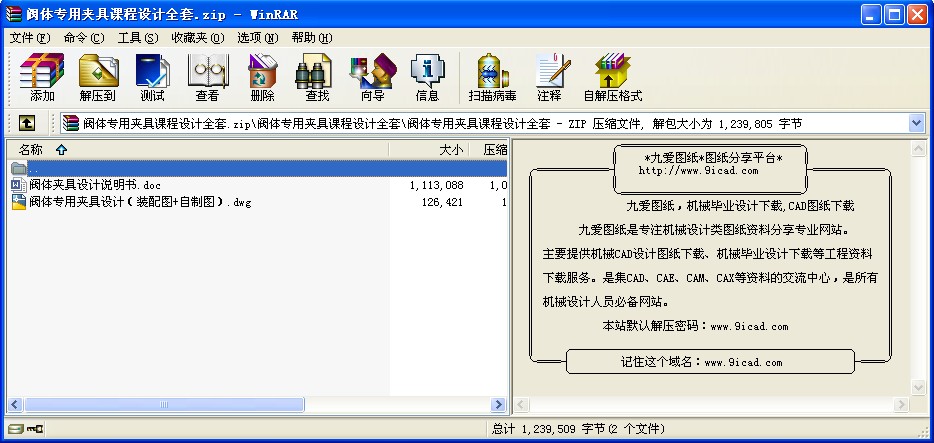

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

目錄
設計任務書 ………………………………………………………2
一．設計題目 ……………………………………………………2
二．零件圖及加工工序分析………………………………………2
三．設計方案 …………………………………………………4
（1）夾具設計方案的討論………………………………………4
（2）夾具設計方案的比較………………………………………4
四．夾具零部件的結構選擇………………………………………6
（1）定位元件選擇 …………………………………………………6
1、孔定位元件選擇 ……………………………………………… …6
2、面定位元件選擇 ……………………………………………………6
（2）夾具其他元件的結構 ………………………………………7
五．定位誤差的計算………………………………………………11
六．夾緊力和力矩的計算及其校核……………………………12
七.致謝 ……………………………………………………………15
八.參考文獻 ………………………………………………………16
九.附錄 ……………………………………………………………17

三．設計方案
由圖2工序圖可知，閥體直徑為17毫米的孔加工的方法為選用立式鉆床Z525進行加工，為保證設計要求，并根據閥體的加工批量要求而知，應選用專用夾具。
（1）夾具設計方案的討論
夾具結構方案(一)
1）工件定位方案及定位裝置
定位方案：兩面一孔定位，利用圖2所示中零件的A面和D面及C孔定位，A面用大的平面限制3個自由度，D面用固定銷限制1個自由度，C孔用短圓柱心軸限制2個自由度，共限制6個自由度為全定位。
2）工件夾緊方案及夾緊裝置
夾緊方案及裝置：在夾具體上安裝一根長軸，長軸兩端分別車制螺紋，軸的一端用螺母鎖緊在夾具體上，另一端穿過零件已加工好的水平內孔，也用螺母鎖緊，因?yàn)樵诹⑹姐@床上進行加工，軸所受的力以軸線垂直，所以要求軸具有足夠的強度和剛度，防止因軸的剛度不夠而影響孔的加工精度。
夾具結構方案（二）
1）工件定位方案及定位裝置
定位方案：三面定位，即用圖2所示A面，B面，D面定位。A面用大的平面限制3個自由度，B面用一條形支承板限制2個自由度，D面用固定銷限制1個自由度，共限制6個自由度，為完全定位。
2）工件夾緊方案及夾緊裝置
夾緊方案及裝置：由零件圖可以看出A面是一個正方形的板，所以在夾具體上安裝兩個螺釘壓板夾緊機構，將零件通過夾緊機構夾緊在夾具體上。要求夾緊裝置具有足夠的強度，因此，夾緊裝置應該用六角頭壓緊螺釘直接安裝在夾具體上。
（2）方案比較：
方案（一）為完全定位，利用兩面一孔定位，夾緊裝置采用螺旋夾緊機構。從該工序的技術要求上，加工該孔的要求是保證該孔的軸線和水平孔軸線的垂直度要求，利用心軸定位能夠很好的滿足該技術要求，因?yàn)楣ぜ亩ㄎ豢着c心軸為間隙配合，這在裝夾工件時很方便，能夠起到將工件快速裝夾到正確的加工位置。從總體上看，該夾具的設計方案結構簡單，也符合實際的操作。
方案（二）也為完全定位，利用三個面定位從而限制六個自由度。從夾具的總體剛度上看，該方案的要好于第一方案。但是從定位的角度看，該方案較第一方案的差，因?yàn)樵摲桨甘遣捎肂面限制兩個自由度來代替C孔定位兩個自由度，該工序的孔加工的基準是水平軸的軸線，這樣該方案就會造成定位基準不重合誤差，而第一方案就沒有該問題；該方案采用兩個螺釘壓板夾緊結構將工件夾緊在夾具體上，這樣不僅在裝夾過程中會有不能快速的將工件裝夾到正確的加工位置，而且在拆卸工件時也較第一方案來的不方便，因?yàn)橐淮尾鹦秲蓚€(gè)螺釘壓板。
綜上所述，該工序的夾具方案選用第一方案 ...
