變速叉夾具課程設計(第四速及第五速).rar
  • 該文件為rar格式
  • 文件大小： 512.34 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-04-16
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分

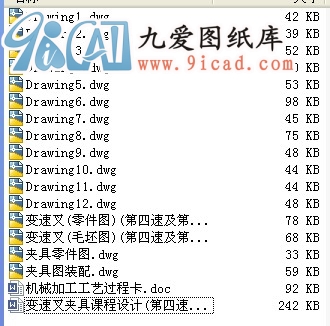

  • 變速叉夾具課程設計(第四速及第五速).rar

  • 二.零件的分析
    (一) 零件的作用
    題目所給定的零件是解放汽車第四速及第五速變速叉,它位于變速箱中,主要重用是撥動變速箱中的齒輪,使汽車達到變速的目的.
    (二) 零件的工藝分析
    此變速叉共有兩組加工表面,它們之間有一定的位置要求,現分述如下:
    1.以Φ19 mm孔為中心的加工表面.
    這組加工表面包括:Φ19 mm孔及其倒角,孔上端尺寸為16 mm的槽,槽的外側厚度為10.8mm的兩個側面, Φ19 mm孔的上端距其中心12mm的兩個端面,還有孔下端M10的螺紋孔.
    2.以Φ82.2 mm孔為中心的加工表面.
    這組加工表面包括: Φ82.2 mm的孔及其倒角, Φ82.2 mm的孔的側面,距M10螺紋孔中心線63.7mm.這兩組加工表面有著一定的位置要求,主要是:Φ82.2 mm孔與其外端面垂直度公差為0.1mm.
    由以上分析可知,對于這兩組加工表面而言,可以先加工其中一組表面,然后借助專用夾具加工另一組表面,并保證他們之間的位置精度要求.
    ...
