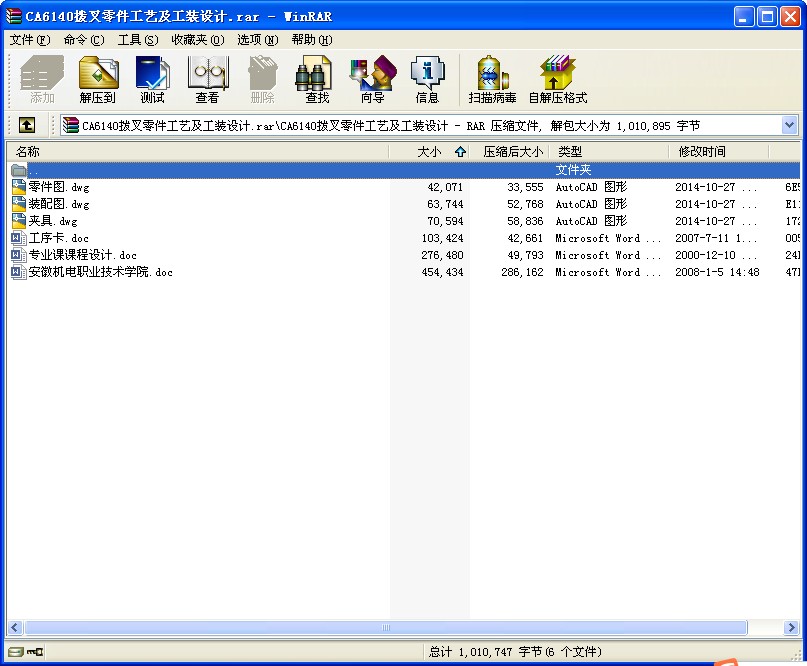

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- CA6140撥叉零件工藝及工裝設計
目 錄
一．序言 …………………………………………………………5
二．夾具的概述…………………………………………………6
2.1夾具的現狀幾生產對其提出新的要求
2.2現代夾具的發展發向
2.3機床夾具及其功用
2.4機床夾具在機械加工中的作用
2.5機床夾具組成和分類
2.6機床夾具的分類
2.7機床夾具設計特點
2.8機床夾具的設計要求
三．零件的分析…………………………………………………14
3.1零件的工藝分析
四．工藝規程設計 ……………………………………………14
4.1確定毛坯的制造形式
4.2基面的選擇
4.3制定工藝路線
4.4機械加工余量、工序尺寸及毛坯尺寸的確定
4.5確定切削用量及基本工時
五．夾具設計 ………………………………………………27
5.1定位基準的選擇
5.2定位誤差分析
5.3切削力及夾緊力計算
畢業小結……………………………………………………33
參考文獻……………………………………………
一、序 言
畢業設計在我們學完大學的全部基礎課、技術基礎課之后進行的，這是我們在進行畢業設計對所學各課程的深入綜合性的總復習，也是一次理論聯系實際的訓練，因此，它在我們的大學生活中占有重要的地位。另外在做完這次畢業設計之后，我得到一次在畢業工作前的綜合性訓練，我在想我能在下面幾方面得到鍛煉：
（1）運用機械制造工藝學課程中的基本理論以及在生產實習中學到的實踐知識，正確地解決一個零件在加工中的定位，夾緊以及工藝路線安排，工藝尺寸確定等問題，保證零件的加工質量。
（2）提高結構設計能力。通過設計夾具的訓練，獲得根據被加工零件的加工要求，設計出高效，省力，經濟合理而能保證加工質量的夾具的能力。
（3）學會使用手冊以及圖表資料。掌握與本設計有關的各種資料的名稱，出處，能夠做到熟練的運用。
就我個人而言，我希望通過這次畢業設計對自己未來將從事的工作進行一次適應性訓練，從中鍛煉自己發現問題、分析問題和解決問題的能力，為今后參加祖國的“四化”建設打一個良好的基礎。
由于個人能力有限，設計尚有許多不足之處，懇請各位老師給予指教，本人將表示真誠的感謝！
二、機床夾具概述
夾具最早出現在1787年，至今經歷了三個發展階段。第一階段表現為夾具與人的結合。在工業發展初期。機械制造的精度較低，機械產品工件的制造質量主要依賴勞動者個人的經驗和手藝，而夾具僅僅作為加工工藝過程中的一種輔助工具；第二階段是隨著機床、汽車、飛機等制造業的發展，夾具的門類才逐步發展齊全。夾具的定位、夾緊、導向（或?qū)Φ叮┰慕Y(jié)構也日趨完善，逐漸發展成為系統的主要工藝裝備之一；第三階段，即近代由于世界科學技術的進步及社會生產力的迅速提高，夾具在系統中占據相當重要的地位。這一階段的主要特征表現為夾具與機床的緊密結合。
2.1夾具的現狀幾生產對其提出新的要求
現代生產要求企業制造的產品品種經常更新?lián)Q代，以適應市場激烈競爭，盡管國際生產研究協會的統計表明中不批，多品種生產的工件已占工件種類數的85%左右。然而目前，一般企業習慣與采用傳統的專用夾具，在一個具有只能感等生產的能力工廠中約擁有13000~15000套專用夾具。另一方面，在多品種生產的企業中，約隔4年就要更新80%左右的專用夾具，而夾具的實際磨損量只有15%左右，特別最近年來柔性制造系統（FMS）、數控機床（NC），加工中心（MC）和成組加工（GT）等新技術被應用和推廣，使中小批生產的生產率逐步趨近于大批量生產的水平。
綜上所述，現代生產對夾具提出了如下新的要求；
（1）、能迅速方便地裝備新產品的投產以縮短生產準備周期；
（2）、能裝夾一組相似性特征的工件；
（3）、適用于精密加工的高精度的機床；
（4）、適用于各種現代化制造技術的新型技術；
（5）、采用液壓汞站等為動力源的高效夾緊裝置，進一步提高勞動生產率。
2.2現代夾具的發展發向
現代夾具的發展方向表現為精密化、高效化、柔性化、標準化等四個方面：
1．精密化
隨著機械產品精度的日益提高，勢必也相應提高
對其精度要求。精密化夾具的結構類型很多，例如用于精密分度的多齒盤，其分度可達正負0.1，用于精密車削的高精度三爪卡盤，其定心精度為5um，又如用于軸承套圈磨削的電磁無心夾具，工件的圓讀可達0.2~0.5um。
2．高效化
高效化夾具主要用來減少工件加工的機動時的和輔助時的，以提高勞動生產率，減少工人勞動強度，常見的高效化夾具有：自動化夾具、告訴化夾具、具有夾緊動力模塊的夾具等。例如使用電動虎鉗裝夾工件，可使工件效率比普通虎鉗提高了5倍左右；而高速卡盤則可保證卡爪在轉速9000r/min的條件下能正常夾緊工件，使切削速度大幅度提高。
3．柔性化
夾具的柔性化與機床的柔性化相似，它是通過調
組合等方式，以適應工藝可變因素的能力。工藝的可變因素主要有：工序特征、生產批量、工件的形狀和尺寸等，具有柔性化特征的新型夾具種類主要有：組合夾具、通用可調夾具、成組夾具、模塊夾具、數控夾具等，在較長時間內，夾具的柔性化趨向?qū)⑹菉A具發展的主要方向。
4．標準化
夾具的標準化與通用化是相互聯系的兩個方面，在制造典型夾具，結構的基礎上，首先進行夾具元件和部件的通用化，建立典型尺寸系列或變型，以減少功能用途相近的夾具元件和不見的形成：舍棄一些功能低劣的結構，通用化方法包括：夾具、部件、元件、毛呸和材料的通用化夾具的標準化階段是通用化的深入并為工作圖的審查創造了良好的條件。目前，我國已有夾具零件、部件的國家標準：GB2148~2249-80，GB2262~2269-80以及通用夾具標準，組合夾具標準等。夾具的標準化也是夾具柔性化高效化的基礎，作為發展趨勢，這類夾具的標準化，有利于夾具的專業化生產和有利于縮短生產準備周期，降低生產總成本。
2.3機床夾具及其功用
2.3.1機床夾具
夾具是一種裝夾工件的一種工藝裝備，它廣泛地應用于機械制造過程的切削加工，熱處理裝配，焊接和檢測等工藝過程中。
在金屬切削機床工件是使用的夾具稱為機床夾具，在現代生產過程中，機床夾具是一種不可缺少的工藝裝備，它直接影響著加工的精度，勞動生產率和產品的制造成本等，故機床夾具的設計在企業產品設計和制造以及生產技術裝備中占有極其主要的地位。機床夾具設計是一項重要的技術工件。
2.3.2機床夾具的功能
在機床上應用夾具裝夾工件時，其主要功能是使工件定位和夾緊。
1.機床夾具的主要功能
機床夾具的主要功能是裝夾工件，使工件裝夾中的定位和夾緊。
（1）、定位
確定工件在夾具中占有正確的位置的過程，定位是通過工件定位基準而與夾具定位元件的定位面接觸成配合實現的正的定位可以保證加工面的尺寸和位置的精度要求。
（2）.夾緊
工件定位后將其固定，使其在加工過程中保持定位位置不錯的操作。由于工件在加工時，受到各種力的作用若不將其固定，則工件會松動、脫離，因此夾緊為工件提高了安全和可靠的加工條件。
2．機床夾具的特殊功能
機床夾具的特殊功能主要是對刀與導向。
1）、對刀
調整刀具切削相對工件或夾具的正確位置如銑床夾具中餓對刀塊，它能迅速地確定銑刀相對于夾具的正確位置。
2）、導向
如銑床夾具中的鉆模板與鉆套，能迅速的確定鉆頭的位置，并引導其進行鉆削，導向元件制成模板形成故鉆床夾具長稱為鉆模、鏜床夾具（鏜模）也是具有導向的功能的。
2.4機床夾具在機械加工中的作用
在機械加工中，使用機床夾具的目的主要有一些六個方面，然而在不同的生產條件下，應該有不同的側重點。夾具設計時應該綜合考慮加工的技術要求，生產成本個工人操作方面的要求以達到預期的效果。
（1）、保證加工精度
用夾具裝夾工件時，能穩定的保證加工精度，并減少對其他工作條件的依賴性，故在精密加工中廣泛的使用該夾具，并且它還是全面質量管理的一個重要環節。
（2）、提高勞動生產率
使用夾具是否能使工件迅速的定位很夾緊并能夠顯著的縮短輔助時間和基本時間，提高勞動生產率。
（3）、改善工人的勞動條件
用夾具裝夾工件方便、省力、安全。當采用氣壓、液壓等裝夾工件時，可家少工人的勞動強度保證生產安全。
（4）、保證工藝紀律
在生產過程中使用夾具可確保生產周期，生產強度等工藝秩序。例如：夾具設計也是工程技術人員解決高難度零件的主要手段之一。
（5）、降低生產成本
在批量生產中使用夾具時，由于勞動生產率的提高和允許使用技術等級較低的工人操作，故可明顯降低生產成本。
（6）、擴大機床工藝范圍
這是生產條件有限的企業中常用的一種技術改造措施，如車床上的拉削，鉆孔加工等，也可用夾具裝夾的加工較復雜的成型面。
2.5機床夾具組成和分類
（1）、系統元件
（2）、夾緊元件
（3）、夾具體
（4）、連接元件
（5）、對刀與導向裝置
（6）、其他元件或裝置 ...
