文件介紹：

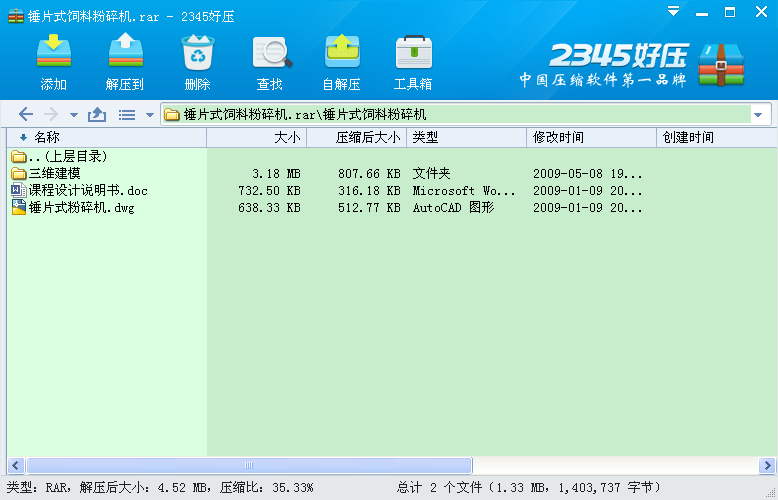

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

目錄

設計任務書……………………… …………………………2
第一部分傳動裝置總體設計 ……………………………3
第二部分 V帶設計 ……………………… ………………5
第三部分軸的設計 ………………………………………7
第四部分錘片設計………………………………………11
第五部分錘片架的設計…………………………………11
第六部分帥片的設計……………………………………11
第七部分校核……………………………………………12
第八部分主要尺寸及數據………………………………13
第九部分錘片式粉碎機常用故障分析…………………14
第十部分第十部分錘片式粉碎機安裝，技術參數分析
及其檢修……………………………………………………14

一、課程設計題目：
錘片式飼料粉碎機裝置（簡圖如下）
該粉碎機主要有以下結構組成：
機架、粉碎箱、風機（轉子與風機均安裝在動力軸上）、主軸、錘片架、銷軸、錘片、進料斗、出料口組成。
工作條件：
連續單向運轉，工作時有輕微振動，使用期限為10年，小批量生產，單班制工作（8小時/天）。運輸速度允許誤差為。
二、課程設計內容
1）傳動裝置的總體設計。
2）傳動件及支承的設計計算。
3）粉碎機裝配圖及零件工作圖。
4）設計計算說明書編寫。
第一部分傳動裝置總體設計

一、傳動方案（已給定）
1）外傳動為V帶傳動。
2）方案簡圖如下：
二、該方案的優缺點：
該工作機有輕微振動，由于V帶有緩沖吸振能力，采用V帶傳動能減小振動帶來的影響，并且該工作機屬于小功率、載荷變化不大，可以采用V帶這種簡單的結構，并且價格便宜，標準化程度高，大幅降低了成本。減速器部分兩級展開式圓柱齒輪減速，這是兩級減速器中應用最廣泛的一種。齒輪相對于軸承不對稱，要求軸具有較大的剛度。高速級齒輪常布置在遠離扭矩輸入端的一邊，以減小因彎曲變形所引起的載荷沿齒寬分布不均現象。原動機部分為Y系列三相交流異步電動機。
總體來講，該傳動方案滿足工作機的性能要求，適應工作條件、工作可靠，此外還結構簡單、尺寸緊湊、成本低傳動效率高。 ...
