課程設計法蘭盤的機械加工工藝規程及銑距Φ90mm兩側平面的工序專用夾具設計

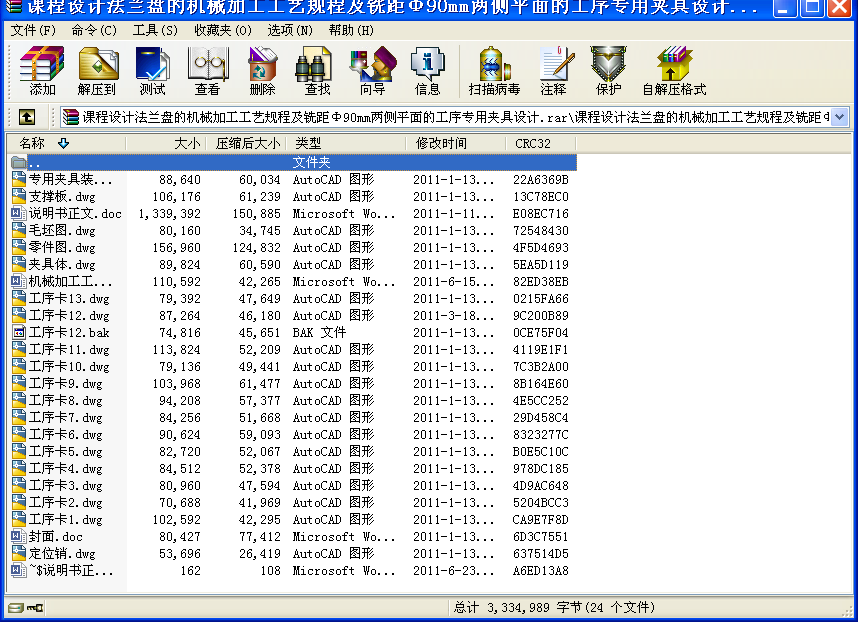

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 序 言
工藝學是以研究機械加工工藝技術和夾具設計為主技術學科，具有很強的實踐性，要求學習過程中應緊密聯系生產實踐，同時它又具有很強的綜合性，
本次課程設計的課題是CA6140車床法蘭盤加工工藝規程及某一工序專用夾具設計，主要內容如下：
首先，對零件進行分析，主要是零件作用的分析和工藝分析，通過零件分析可以了解零件的基本情況，而工藝分析可以知道零件的加工表面和加工要求。根據零件圖提出的加工要求，確定毛坯的制造形式和尺寸的確定。
第二步，進行基面的選擇，確定加工過程中的粗基準和精基準。根據選好的基準，制訂工藝路線，通常制訂兩種以上的工藝路線，通過工藝方案的比較與分析，再選擇可以使零件的幾何形狀、尺寸精度及位置精度等技術要求得到合理的保證的一種工序。
第三步，根據已經選定的工序路線，確定每一步的切削用量及基本工時，并選擇合適的機床和刀具。對于粗加工，還要校核機床功率。
最后，設計第七道工序—銑距Φ90mm中心線24mm和34mm兩側平面的夾具。先提出設計問題，再選擇定位基準，然后開始切削力、夾緊力的計算和定位誤差的分析。然后把設計的過程整理為圖紙。
通過以上的概述，整個設計基本完成。
課程設計是我們對大學三年的學習的一次深入的綜合性的總考核，也是一次理論聯系實際的訓練，這次設計使我們能綜合運用機械制造工藝學中的基本理論，并結合實習中學到的實踐知識，獨立地分析和解決工藝問題，初步具備了設計一個中等復雜程度零件（CA6140車床法蘭盤）的工藝規程的能力和運用夾具設計的基本原理和方法，擬訂夾具設計方案，完成夾具結構設計的能力，也是熟悉和運用有關手冊、圖表等技術資料及編寫技術文件等基本技能的一次實踐機會。 因此，它在我們大學生活中占有重要地位。就我個人而言，我也希望通過這次設計對自己未來將從事的工作進行一次適應性心理，從中鍛煉自己分析問題，解決問題的能力，對未來的工作發展打下一個良好的基礎。
由于能力所限，設計尚有許多不足之處，懇請各位老師給予指教。
1.1零件的作用
題目所給定的零件是CA6140車床上的法蘭盤， 主要是用來安裝在機床上，起到導向的作用使機床實現進給運動，零件上精度要求較高的兩個平面用以裝配，4個孔是用于連接其他機構或零件的。它位于車床絲桿的末端，主要作用是標明刻度，實現縱向進給。零件的φ100mm外圓上標有刻度線，用來對齊調節刻度盤上的刻度值，從而能夠直接讀出所調整的數值；外圓上鉆有底部為φ20 mm上部為φ20 mm 的定位孔，實現精確定位。法蘭盤中部的通孔則給傳遞力矩的標明通過，本身沒有受到多少力的作用。 該零件年產量為4000件，設其備品率α為4%，機械加工廢品率β為1%，則該零件的年生產綱領為：N=Qn(1+α+β)=4000×1(1+4%+1%)=4200(件/年)，查表可知該產品為中批生產。
1.2零件的工藝分析
法蘭盤是一回轉體零件,法蘭盤共有三組加工表面，他們之間有一定的位置要求。現分述如下：
1.以 Φ mm外圓為中心的加工表面：
這一組加工表面包括：φ45mm 外圓、端面及倒角；φ100mm外圓，過度倒圓R5； Φ20內孔及其左端倒角C1.5。
2.以Φ 外圓為中心的加工表面：
這一組加工表面包括： 端面，Φ90mm外圓，端面，倒角C1.5；切槽3×2； 內孔的右端倒角C1。
3. 以Φ20 mm的孔為中心加工表面：
這一組加工表面包括： φ45mm外圓，端面； φ100mm外圓，端面，側面； φ90mm外圓； φ45mm外圓，過度圓角R5；4Xφ9mm孔和同軸的φ6mm孔。
它們之間有一定的位置要求，主要是：
（一） 左端面與φ20mm孔中心軸的跳動度為0.03 ；
（二） 右端面與φ20mm 孔中心軸線的跳動度為0.03 ；
（三） φ45mm的外圓與φ20mm孔的圓跳動公差為0.03 。
經過對以上加工表面的分析，我們可先選定粗基準，加工出精基準所在的加工表面，然后借助專用夾具對其他加工表面進行加工，保證它們的位置精度。
...
