麥弗遜式懸架設計及各零部件零件圖全套

文件大小： 882.8 KB
下載次數：
文件評級：
更新時間：2015-05-08
發布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

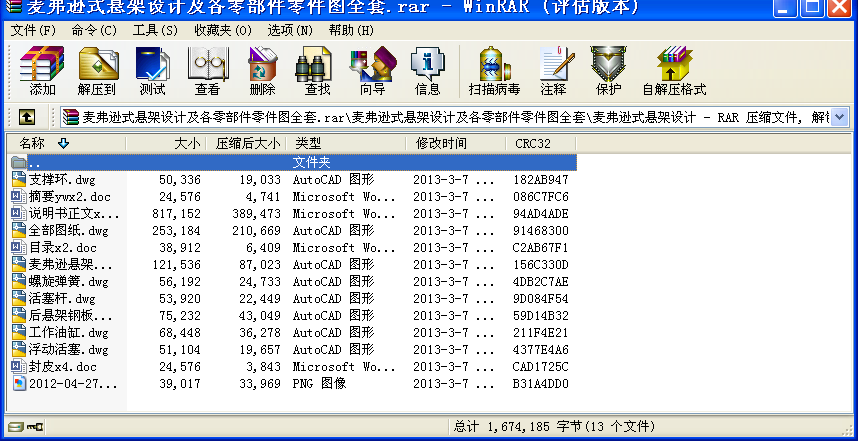

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.1 汽車懸架概述
懸架由彈性元件、導向裝置、減振器、緩沖塊和橫向穩定器等組成。導向裝置由導向桿系組成，用來決定車輪相對對于車架(或車身)的運動特性，并傳遞除彈性元件傳遞的垂直力以外的各種力和力矩。當用縱置鋼板彈簧作彈性元件時，它兼起導向裝置作用。緩沖塊用來減輕車軸對車架(或車身)的直接沖撞，防止彈性元件產生過大的變形。裝有橫向穩定器的汽車，能減少轉彎行駛時車身的側傾角和橫向角振動。
根據導向機構的結構特點，汽車懸架可分為非獨立懸架和獨立懸架兩大類。非獨立懸架的鮮明特色是左、右車輪之間由一剛性梁或非斷開式車橋聯接，當單邊車輪駛過凸起時，會直接影響另一側車輪[1]。獨立懸架中沒有這樣的剛性梁，左右車輪各自“獨立”地與車架或車身相連或構成斷開式車橋，按結構特點又可細分為橫臂式、縱臂式、斜臂式等等，
它的主要功用如下：
1 緩和、抑制由于不平路面所引起的振動和沖擊，以保證汽車的行駛平順性；
2 迅速衰減車身和車橋(或車輪)的振動；
3 傳遞作用在車輪和車架(或車身)之間的各種力(驅動力、制動力、橫向力)和力矩(制動力矩和反作用力矩)；
4 保證汽車行駛穩定性。
為了完成1、2項功能，懸架使用了彈簧和減震器。汽車懸架常用的彈性元件有鋼板彈簧、螺旋彈簧、扭桿彈簧、橡膠彈簧及空氣彈簧等。減震器有多種形式，現在最常用的是筒式減震器。
為了完成3、4項功能，懸架采用了適當的導向干系把車架(車身)與車軸(車輪)聯接起來。導向桿系有多種新式，可單獨用其中的一種，也可將幾種配合起來使用。鋼板彈簧懸架中的鋼板彈簧不僅用作彈性元件而且兼起導向的作用。
為了減輕車軸對車架(或車身)的直接沖撞，采用了緩沖塊。為了減小車身的側傾角，有的汽車還裝有橫向穩定桿[2]。
鋼板彈簧簡介
鋼板彈簧是汽車懸架中應用最廣泛的一種彈性元件，它是由若干片等寬但不等長（厚度可以相等，也可以不相等）的合金彈簧片組合而成的一根近似等強度的彈性梁。
當鋼板彈簧安裝在汽車懸架中，所承受的垂直載荷為正向時，各彈簧片都受力變形，有向上拱彎的趨勢。這時，車橋和車架便相互靠近。當車橋與車架互相遠離時，鋼板彈簧所受的正向垂直載荷和變形便逐漸減小，有時甚至會反向。
主片卷耳受力嚴重，是薄弱處，為改善主片卷耳的受力情況，常將第二片末端也彎成卷耳，包在主片卷耳的外面，稱為包耳。為了使得在彈性變形時各片有相對滑動的可能，在主片卷耳與第二片包耳之間留有較大的空隙。有些懸架中的鋼板彈簧兩端不做成卷耳，而采用其他的支撐連接方式，如橡膠支撐墊[3]。
扁平長方形的鋼板呈彎曲形，以數片疊成的底盤用彈簧，一端以梢子安裝在吊架上，另一端使用吊耳連接到大梁上，使彈簧能伸縮。目前適用于中大型的貨卡車上。

目錄

摘要………………………………………………………………………………I
Abstract…………………………………………………………………………II
第1章緒論……………………………………………………………………1
1.1 汽車懸架概述……………………………………………………………………1
1.2 我國汽車懸架發展的現狀……………………………………………………2
1.3 研究的背景及意義…………………………………………………………3
1.4 畢業論文研究內容………………………………………………………………4
第2章懸架的結構形式分析及選擇…………………………………………5
2.1 非獨立懸架和獨立懸架……………………………………………………5
2.2 前、后懸架方案的選擇…………………………………………………………6
2.3 輔助元件………………………………………………………………6
2.4 本章總結………………………………………………………………7
第3章主要參數的選擇………………………………………………………………8
3.1 選擇的要求及方法……………………………………………………8
3.2 懸架的靜繞度……………………………………………………………………8
3.3 懸架動撓度………………………………………………………………………9
3.4 懸架彈性特性………………………………………………………………9
3.5 本章總結……………………………………………………………………10
第4章彈性元件的計算……………………………………………………11
4.1 鋼板彈簧的布置方案的選擇………………………………………………11
4.2 鋼板彈簧主要參數的確定…………………………………………………11
4.2.1 滿載弧高…………………………………………………………………11
4.2.2鋼板彈簧長度L的確定…………………………………………12
4.3 鋼板彈簧總成在自由狀態下的弧高及曲率半徑計算……………………15
4.4 鋼板彈簧的剛度驗算…………………………………………………………17
4.5 彈簧的最大應力點及最大應力…………………………………………18
4.6 彈簧卷耳和彈簧銷的強度核算…………………………………………19
4.7螺旋彈簧的設計計算………………………………………………21
4.7.1螺旋彈簧形式、材料的選擇……………………………………21
4.7.2確定彈簧直徑及剛度……………………………………………21
4.7.3 其他參數的計算………………………………………………22
4.7.4彈簧的校驗……………………………………………………22
4.8 本章總結………………………………………………………………23
第5章減振器的設計計算……………………………………………………24
5.1 減振器的分類………………………………………………………24
5. 2 主要性能參數的選擇…………………………………………………………24
5.2.1 相對阻尼系數ψ…………………………………………………………24
5.2.2 減振器阻尼系數的確定…………………………………………………25
5.2.3 最大卸荷力的確定………………………………………………………26
5.3 筒式減振器主要尺寸參數的確定…………………………………………26
5.4 本章總結……………………………………………………………27
第6章導向機構的設計………………………………………………28
6.1導向機構的布置參數……………………………………………………28
6.2 麥弗遜式懸架導向機構設計………………………………………………29
6.3本章總結…………………………………………………………………32
結論………………………………………………………………………33
參考文獻…………………………………………………………………34
致謝…………………………………………………………………………35
附錄…………………………………………………………………………… 36 ...
