同軸式二級圓柱齒輪減速器設計

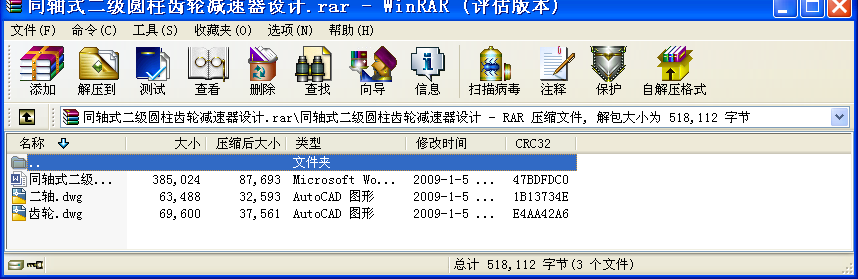

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 目 錄
設計任務書……………………………………………………1
傳動方案的擬定及說明………………………………………4
電動機的選擇…………………………………………………4
計算傳動裝置的運動和動力參數……………………………5
傳動件的設計計算……………………………………………5
軸的設計計算…………………………………………………8
滾動軸承的選擇及計算………………………………………14
鍵聯接的選擇及校核計算……………………………………16
連軸器的選擇…………………………………………………16
減速器附件的選擇……………………………………………17
潤滑與密封……………………………………………………18
設計小結………………………………………………………18
參考資料目錄…………………………………………………18
傳動方案的擬定及說明
由題目所知傳動機構類型為：同軸式二級圓柱齒輪減速器。故只要對本傳動機構進行分析論證。
本傳動機構的特點是：減速器橫向尺寸較小，兩大吃論浸油深度可以大致相同。結構較復雜，軸向尺寸大，中間軸較長、剛度差，中間軸承潤滑較困難。
電動機的選擇
1．電動機類型和結構的選擇
因?yàn)楸緜鲃?dòng)的工作狀況是：載荷平穩、單向旋轉。所以選用常用的封閉式Y(jié)（IP44）系列的電動機。
2．電動機容量的選擇
1）工作機所需功率Pw
Pw＝3.4kW
2）電動機的輸出功率
Pd＝Pw/η
η＝＝0.904
Pd＝3.76kW
3．電動機轉速的選擇
nd＝（i1’·i2’…in’）nw
初選為同步轉速為1000r/min的電動機
4．電動機型號的確定
由表20－1查出電動機型號為Y132M1-6,其額定功率為4kW，滿載轉速960r/min�；痉项}目所需的要求。 ...
