蓋柄注塑模具設計CAD圖紙（dwg

文件大小： 462.1 KB
下載次數：
文件評級：
更新時間：2015-05-17
發 布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

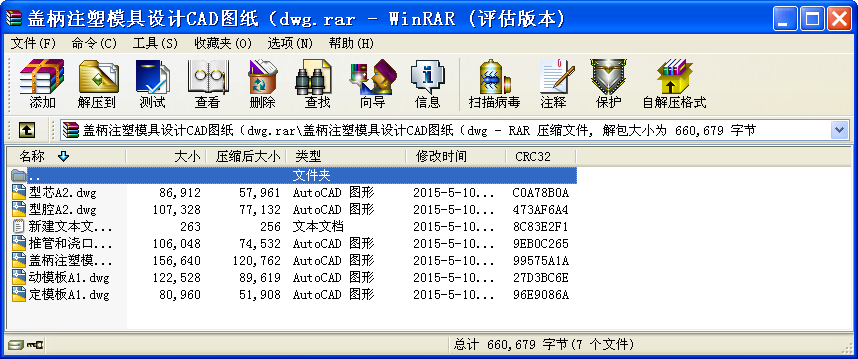

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求

1、裝配時，對各分型面進行修研，應使垂直分型面接觸吻合，水平分型面稍留有間隙，間隙在0.01～0.02mm之間;
2、模具所有活動部位應保證位置準確，動作可靠，不得有歪斜和卡滯現象，要求固定的零件不得相對竄動；
3、裝配后進行試模驗收，脫模機構不得有干涉現象，塑件質量要達到設計要求，如不符合，修模再試。

技術要求
1、定模板與型腔采用H7/m6配合；
2、導套孔與導套采用H7/k6配合；
3、未注公差的極限偏差按GB/T 1804-2000中有關規定；
4、未注形位公差按GB/T 1184-1996，其中直
線度、平面度、同軸度公差等級均按C級；
5、所有菱邊均需倒鈍；

技術要求
1、動模板與型芯采用H7/m6配合；
2、導套孔與導套采用H7/k6配合；
3、未注公差的極限偏差按GB/T 1804-2000中有關規定；
4、未注形位公差按GB/T 1184-1996，其中直
線度、平面度、同軸度公差等級均按C級；
5、所有菱邊均需倒鈍；

技術要求
1. 未注公差的極限偏差按GB/T 1804-2000中有關規定,精度等級為6級；
2. 未注形位公差按GB/T 1184-1996，其中直線度、平面度、同軸度公差等級均按C級；
3. 未注圓角為R0.5，棱角倒角去毛刺；

技術要求
1、側壁與定模板為H7/m6配合，要求表面拋光處理；
3、未注公差的極限偏差按GB/T 1804-2000中有關規定,
精度等級為6級；
4、未注形位公差按GB/T 1184-1996，其中直
線度、平面度、同軸度公差等級均按C級；
5、未注圓角為R0.5，棱角去毛刺；

技術要求
1、側壁與動模板為H7/m6配合，要求表面拋光處理；
3、未注公差的極限偏差按GB/T 1804-2000中有關規定,
精度等級為6級；
4、未注形位公差按GB/T 1184-1996，其中直
線度、平面度、同軸度公差等級均按C級；
5、未注圓角為R0.5，棱角去毛刺；

...
