一級減速器正文、零件圖、裝配圖

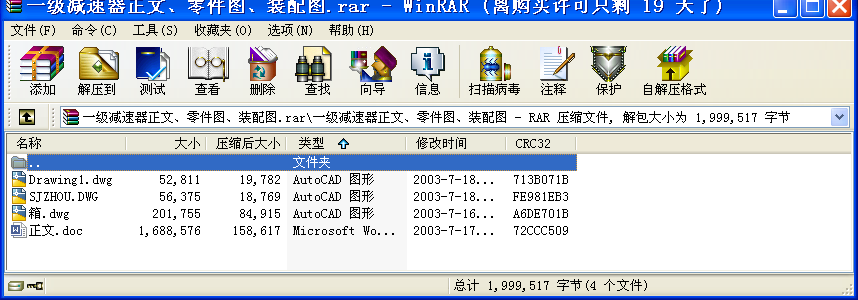

  • 該文件為rar格式
  • 文件大小： 276.05 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-20
  • 發 布 人： lengbingbing
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 一級減速器正文、零件圖、裝配圖

  • 傳動方案的擬定及說明
    由題目所知傳動機構類型為：同軸式二級圓柱齒輪減速器。故只要對本傳動機構進行分析論證。
    本傳動機構的特點是：減速器橫向尺寸較小，兩大吃論浸油深度可以大致相同。結構較復雜，軸向尺寸大，中間軸較長、剛度差，中間軸承潤滑較困難。


    電動機的選擇
    1．電動機類型和結構的選擇
    因為本傳動的工作狀況是：載荷平穩、單向旋轉。所以選用常用的封閉式Y（IP44）系列的電動機。

    2．電動機容量的選擇
    1）工作機所需功率Pw
    Pw＝3.4kW
    2）電動機的輸出功率
    Pd＝Pw/η
    η＝＝0.904
    Pd＝3.76kW

    3．電動機轉速的選擇
    nd＝（i1’·i2’…in’）nw
    初選為同步轉速為1000r/min的電動機

    4．電動機型號的確定
    由表20－1查出電動機型號為Y132M1-6,其額定功率為4kW，滿載轉速960r/min。基本符合題目所需的要求。


    計算傳動裝置的運動和動力參數
    傳動裝置的總傳動比及其分配
    1．計算總傳動比
    由電動機的滿載轉速nm和工作機主動軸轉速nw可確定傳動裝置應有的總傳動比為：
    i＝nm/nw
    nw＝38.4
    i＝25.14

    2．合理分配各級傳動比
    由于減速箱是同軸式布置，所以i1＝i2。
    因為i＝25.14，取i＝25，i1=i2=5
    速度偏差為0.5%<5%，所以可行。 ...
