LED燈設計CAD圖紙

文件大小： 5.87 MB
下載次數：
文件評級：
更新時間：2015-05-21
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

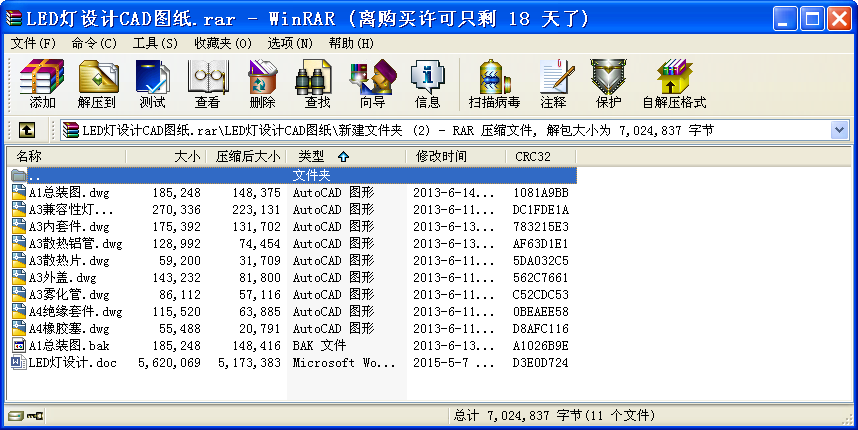

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：隨著石油價格的日益上漲，核電存在的安全隱患，世界能源越發緊張。照明用電占了全球能源消耗的很大的一部分比例，因此使用節能照明用電勢在必行。本課題設計的是一款名為P型LED燈的燈具，旨在替代傳統緊湊型熒光燈（Compact Fluorescent Lamps 簡稱CFL），其特點是效率高，能耗少，對環境友好，可替代。PLED設計是參照CFL和LED燈具的設計方法。基于散熱實驗，設計鰭片散熱和煙囪散熱來解決燈具的散熱問題。通過實驗確定合適的散熱系統設計。同時考慮燈具可替換性，設計滿足要求的燈座。比較不同的可旋轉燈具，根據加工工藝選擇適合的工藝設計可旋轉的燈座以滿足設計要求。最后設計出PLED的燈具，滿足光學要求，保證了散熱，電氣安全和足夠的機械強度且燈具工作可靠，壽命超長，結構一體化，便于組裝。
關鍵詞：能源；PLED；散熱；可旋轉；環境友好；

1 前言
在當前全球能源短缺的憂慮再度升高的背景下，節能是我們必須面對未來的一個重要的問題，而在照明領域LED照明產品的應用吸引了世界的目光，LED作為第四代綠色照明產品，是未來發展的必然趨勢，二十一世紀將進入以LED為代表的新的照明光源時代。 LED燈和白熾燈比較，其發展的動力是最大的優點是節能和環保。 LED產業的快速發展，使得部分LED照明產品的價格低于或同等白熾燈的水平，讓老百姓可以接受的，而LED比白熾燈泡的亮度高。
LED（Light Emitting Diode），發光二極管，是一種固態的半導體固態發光器件，它可直接把電能轉化為光能。LED是一種半導體晶片，晶片連接在一個支架上，一端是負極，另一端連接到電源的正極，并且整個晶片被環氧樹脂封裝。
LED是由Ⅲ-Ⅳ族化合物，如GaAs（砷化鎵）、GaP（磷化鎵）、GaAsP（磷砷化鎵）等半導體制成的，其核心是PN結。因此它具有一般P-N結的I-N特性，即正向導通，反向截止、擊穿特性。此外，在一定條件下，它還具有發光特性。在正向電壓下，電子由N區注入P區，空穴由P區注入N區。進入對方區域的數載流子（少子）一部分與多數載流子（多子）復合而發光。
LED能發出紅、黃、藍、綠、青、橙、紫以及白色的光。而LED照明產品就是利用LED作為光源制造出來的照明器具。 ...
