機床主軸箱課程設計12級

文件大小： 750.05 KB
下載次數：
文件評級：
更新時間：2015-05-21
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

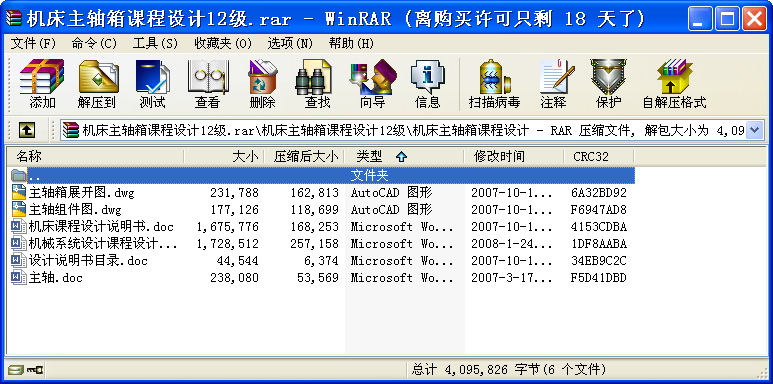

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1．機床主要技術參數：
（1）尺寸參數：
床身上最大回轉直徑： 400mm
刀架上的最大回轉直徑： 200mm
主軸通孔直徑： 40mm
主軸前錐孔：莫式6號
最大加工工件長度： 1000mm
（2）運動參數：
根據工況，確定主軸最高轉速有采用YT15硬質合金刀車削碳鋼工件獲得，主軸最低轉速有采用W16Cr4V高速鋼刀車削鑄鐵件獲得。
nmax== 23.8r/min nmin= =1214r/min
根據標準數列數值表，選擇機床的最高轉速為1180r/min，最低轉速為26.5/min
公比取1.41，轉速級數Z=12。
（3）動力參數：
電動機功率4KW 選用Y112M-4型電動機
2．確定結構方案：
（1）主軸傳動系統采用V帶、齒輪傳動；
（2）傳動形式采用集中式傳動；
（3）主軸換向制動采用雙向片式摩擦離合器和帶式制動器；
（4）變速系統采用多聯滑移齒輪變速。
3．主傳動系統運動設計：
（1）擬訂結構式：
1）確定變速組傳動副數目：
實現12級主軸轉速變化的傳動系統可以寫成多種傳動副組合：
A．12=3*4 B. 12=4*3 C。12=3*2*2
D．12=2*3*2 E。12=2*2*3
方案A、B可節省一根傳動軸。但是，其中一個傳動組內有四個變速傳動副，增大了該軸的軸向尺寸。這種方案不宜采用。
根據傳動副數目分配應“前多后少”的原則，方案C是可取的。但是，由于主軸換向采用雙向離合器結構，致使Ⅰ軸尺寸加大，此方案也不宜采用，而應選用方案D
2）確定變速組擴大順序：
12=2*3*2的傳動副組合，其傳動組的擴大順序又可以有以下6種形式：
A．12=21*32*26 B。12=21*34*22
C．12 =23*31*26 D。12=26*31*23
E．22*34*21 F。12=26*32*21
根據級比指數非陪要“前疏后密”的原則，應選用第一種方案。 ...
