雙臥軸式攪拌機設計含說明書全套圖紙

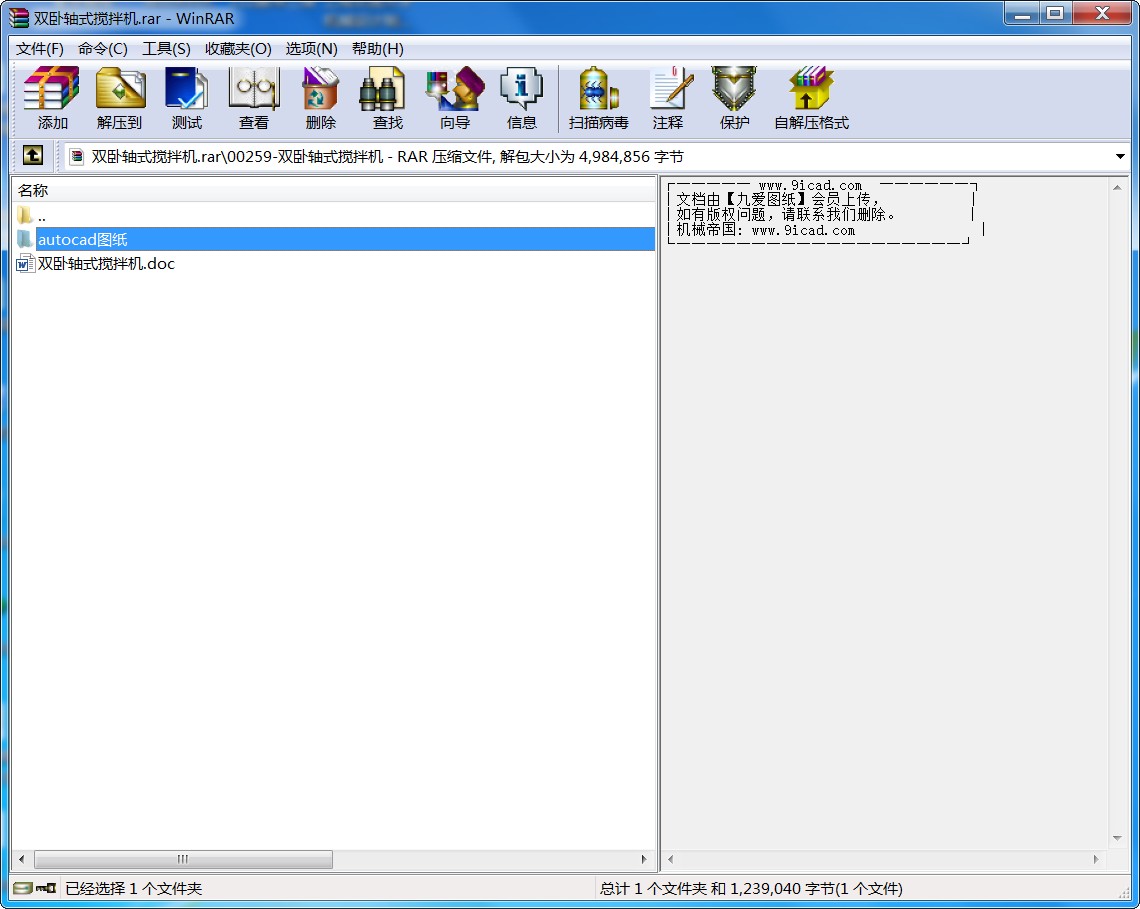

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 雙臥軸式攪拌機
目 錄
摘 要： 1
關鍵詞： 1
1 緒 論 2
2總述 3
2.1攪拌的作用 3
2.1.1混凝土的組成 3
2.1.2攪拌的任務 3
2.1.3合理的攪拌機理 3
2.2混凝土攪拌機的類型 4
2.3國內外混凝土攪拌機的發展?fàn)顩r 5
3總體設計方案確定及動力元件選擇 6
3.1總體設計方案 6
3.2電動機的選型 6
3.3減速器的選型 7
3.4連軸器的選擇與計算 7
4葉片的設計與計算 8
4.1原有葉片的布置 8
4.2設計葉片的布置 10
4.2.1葉片的布置 10
4.2.2“裹軸”現象 12
4.3葉片的主要參數 13
4.3.1輸送葉片主要參數的設計 13
4.3.2主軸的轉速的確定 14
4.4螺旋葉片的加工 18
4.4.1葉片螺旋面的成形 18
4.4.2坯料形狀的選擇 19
4.4.3整圓坯料尺寸的確定 19
4.4.4壓模主要尺寸的確定 21
4.5螺旋葉片的校核 21
5 軸的設計與計算 27
5.1與聯軸器聯接的左軸的校核 27
5.1.1初步估算軸的直徑 27
5.1.2軸的結構設計 28
5.1.3左軸機械加工工藝過程卡 28
5.1.4軸承的強度校核 29
5.1.5軸的強度校核 31
5.2減速器與攪拌軸之間的連軸器里的鍵的校核 32
5.3銷軸的校核 33
5.4與攪拌軸筒聯接的軸的校核 33
5.4.1初步估算軸的直徑 34
5.4.2軸的結構設計 34
5.4.3聯接攪拌機軸筒的軸主要受到扭矩的作用而發生扭轉 35
5.4.4推力球軸承的校核 35
5.5攪拌軸筒強度校核 36
6 結論 37
參考文獻 38
致 謝 39
混凝土攪拌機畢業設計
學 生：莊宗霖
指導老師：危小湘
（湖南農業大學東方科技學院，長沙 410128）
摘 要：本畢業設計從攪拌的目的和機理出發。工作時,物料在葉片推動下沿螺旋面移動,由于兩軸的旋轉方向相反,兩軸間的物料產生擠壓、翻滾和揉搓,以達到攪拌混合效果。長期的生產實踐證明,通過對臥軸式攪拌機的葉片結構和曲面形狀進行合理的布置和設計，混凝土的質量和生產效率會有很大的提高。結合三種葉片的優點，通過對他們進行有序、合理的布置，讓混凝土在有限的時間進行盡可能的攪拌。對它們曲面形狀進行理論分析和一些試驗，克服傳統攪拌機器的缺點，通過攪拌過程的分析，詳細闡述了各參數的設計，并結合理論分析，給出了結論和建議。
關鍵詞：混凝土攪拌機；雙臥軸；葉片
Design of Concrete mixer
Author: Zhuang Zongling
Tutor: Wei Xiaoxiang
(Oriental Science ＆Technology College of Hunan Agricultural University, Changsha 410128)
Abstract:This paper begins with the mechanism and purpose of the mixing motion. When working,the materials moves along the spiral surface,under the pressure of the blade,crumbles,rolls and twiste as a result of the opposite turning direction of the two axle,achieving the mixture effect of the concrete. It has been proved in the long-term production, through the horizontal Coaxial mixer surface of the leaf structure and shape of a reasonable layout and design, concrete’s quality and production efficiency will be greatly improved Combining with the advantages of three leafs, Concrete is going to mix as much as possible in the limited time through their orderly, rational layout. I do some theoretical analysis and a number of tests for the leaf-surface’s shape. Though the new design test, it overcomes shortcomings of traditional mixer, and notes that the new design may cause new problems.Though the theoretical analysia of the mixing process of the concrete,This paper explanins the selection of all confficient and gives conclusions and suggestions based on the theoretical analysis.
Key words: concrete mixer; double horizontal shaft;blade
...
