通管零件注塑模設計

文件大小： 1021.21 KB
下載次數：
文件評級：
更新時間：2015-12-31
發布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

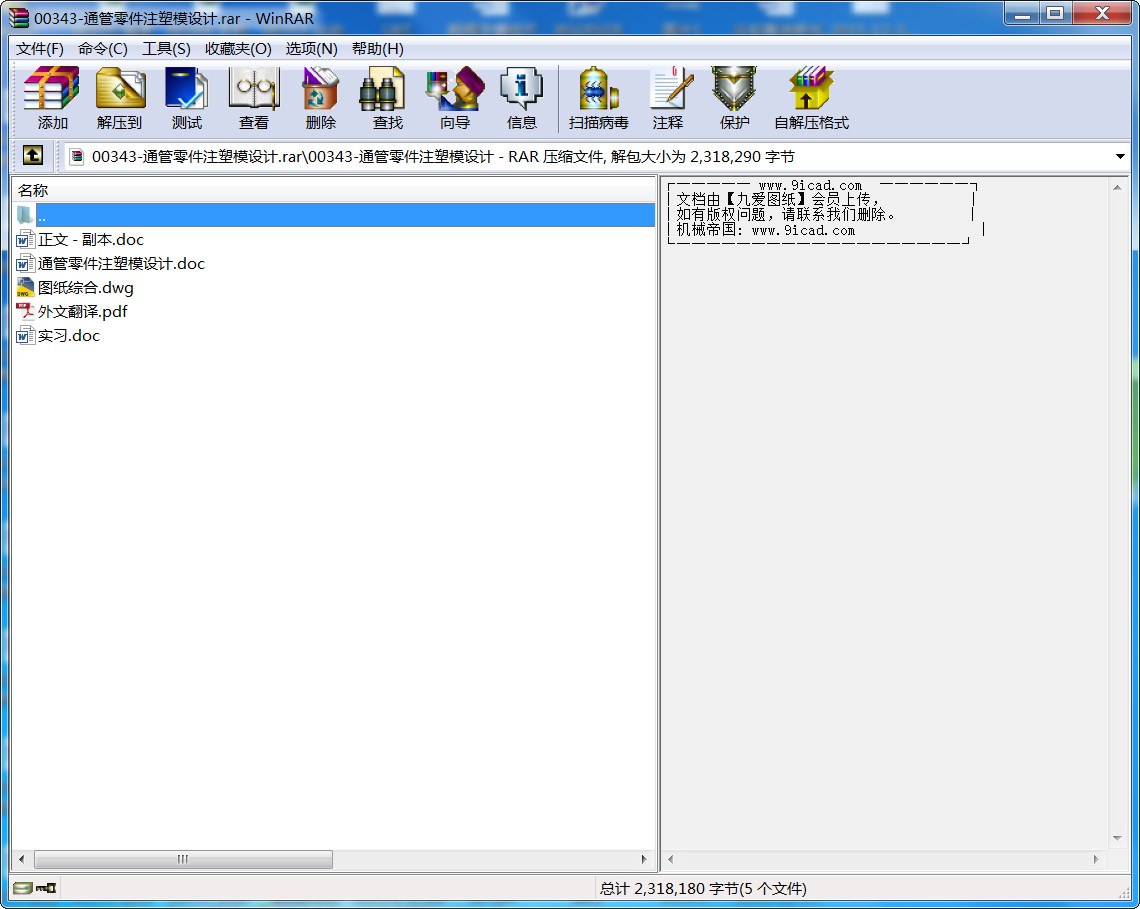

00343-通管零件注塑模設計.rar
摘要

介紹了一種管類零件采用斜銷側抽芯的注射模，一模兩件，側抽芯結構較復雜，對同類制品有一定的參考價值。
關鍵詞：管類零件；側澆口澆注系統；斜銷側抽芯

ABSTRACT
An injection mould for a tube part with angle pin side core pulling. Two parts in a mold. The structure of the side core pulling is complex. It can provide some reference values for the similar parts.
Key words: Tube parts; Edge gate runner system; Angle pin side core pulling

目錄

1 引言 1
2 制件工藝分析 2
3成型方式分析及成型工藝參數的確定 3
3.1方案分析比較及選擇 3
3.1.1采用壓制成形 3
3.1.2采用注射成形 3
3.2 成型工藝參數的確定 4
4 成型注射機的選擇 5
4.1 注塑體積與鎖模力的計算 5
4.1.1注射量 5
4.1.2 鎖模力 5
4.2注射機選擇 6
5 模具結構的設計 7
5.1 分型面及型腔的確定 7
5.2 澆注系統設計 7
5.3溫度調節系統的設計 8
5.3.1溫度調節系統的作用及分類 8
5.3.2模具溫度調節的基本原則 9
5.4成形零部件結構設計 9
5.5導向和定位機構設計 10
5.6 推出機構設計 10
5.7 側抽芯機構設計 11
5.7.1抽芯機構分類： 11
5.7.2抽芯距和抽拔力的計算： 12
5.7.3 斜銷的設計 13
5.7.4滑塊的設計 14
5.7.5 滑塊的導槽 14
5.7.6滑塊的定位裝置 15
5.7.7鎖緊塊 15
5.8 模板的選擇 16
6 成型零件的尺寸計算和參數校核 17
6.1 成形零件的工作尺寸計算 17
6.2 剛度和強度的校核 19
7 注塑工藝參數及模具安裝尺寸的校核 20
7.1 注塑工藝參數的校核 20
7.1.1最大注塑量的校核 20
7.1.2注射壓力的校核 20
7.1.3鎖模力的校核 20
7.1.4開模行程的校核 21
7.3 模具安裝尺寸的校核 21
7.3.1噴嘴尺寸 21
7.3.2 定位圈尺寸校核 22
7.3.3模具外形尺寸校核 22
7.3.4模具厚度校核 22
8材料的選擇和加工 23
8.1 成型零件及模板材料的選擇 23
8.2 緊固零件的選擇 23
9 試模 25
9.1模具安裝 25
9.2試模 25
9.3試模結論 26
參考文獻 27
結論 28
致謝 29

1 引言
模具是制造業的一種基本工藝裝備，它的作用是控制和限制材料（固態或液態）的流動，使之形成所需要的形體。用模具制造零件以其效率高，產品質量好，材料消耗低，生產成本低而廣泛應用于制造業中。
模具工業是國民經濟的基礎工業，是國際上公認的關鍵工業。模具生產技術水平的高低是衡量一個國家產品制造水平高低的重要標志，它在很大程度上決定著產品的質量，效益和新產品的開發能力。振興和發展我國的模具工業，正日益受到人們的關注。早在1989年3月中國政府頒布的《關于當前產業政策要點的決定》中，將模具列為機械工業技術改造序列的第一位。
模具工業既是高新技術產業的一個組成部分，又是高新技術產業化的重要領域。模具在機械，電子，輕工，汽車，紡織，航空，航天等工業領域里，日益成為使用最廣泛的主要工藝裝備，它承擔了這些工業領域中60％~90％的產品的零件，組件和部件的生產加工。
模具制造的重要性主要體現在市場的需求上，僅以汽車，摩托車行業的模具市場為例。汽車，摩托車行業是模具最大的市場，在工業發達的國家，這一市場占整個模具市場一半左右。汽車工業是我國國民經濟五大支柱產業之一，汽車工業重點是發展零部件，經濟型轎車和重型汽車，汽車模具作為發展重點，已在汽車工業產業政策中得到了明確。汽車基本車型不斷增加，2005年將達到170種。一個型號的汽車所需模具達幾千副，價值上億元。為了適應市場的需求，汽車將不斷換型，汽車換型時約有80％的模具需要更換。中國摩托車產量位居世界第一，據統計，中國摩托車共有14種排量80多個車型，1000多個型號。單輛摩托車約有零件2000種，共計5000多個，其中一半以上需要模具生產。一個型號的摩托車生產需1000副模具，總價值為1000多萬元。其他行業，如電子及通訊，家電，建筑等，也存在巨大的模具市場。
目前世界模具市場供不應求，模具的主要出口國是美國，日本，法國，瑞士等國家。中國模具出口數量極少，但中國模具鉗工技術水平高，勞動成本低，只要配備一些先進的數控制模設備，提高模具加工質量，縮短生產周期，溝通外貿渠道，模具出口將會有很大發展。研究和發展模具技術，提高模具技術水平，對于促進國民經濟的發展有著特別重要的意義。
...
