  • 五寸軟盤蓋注射模具設計

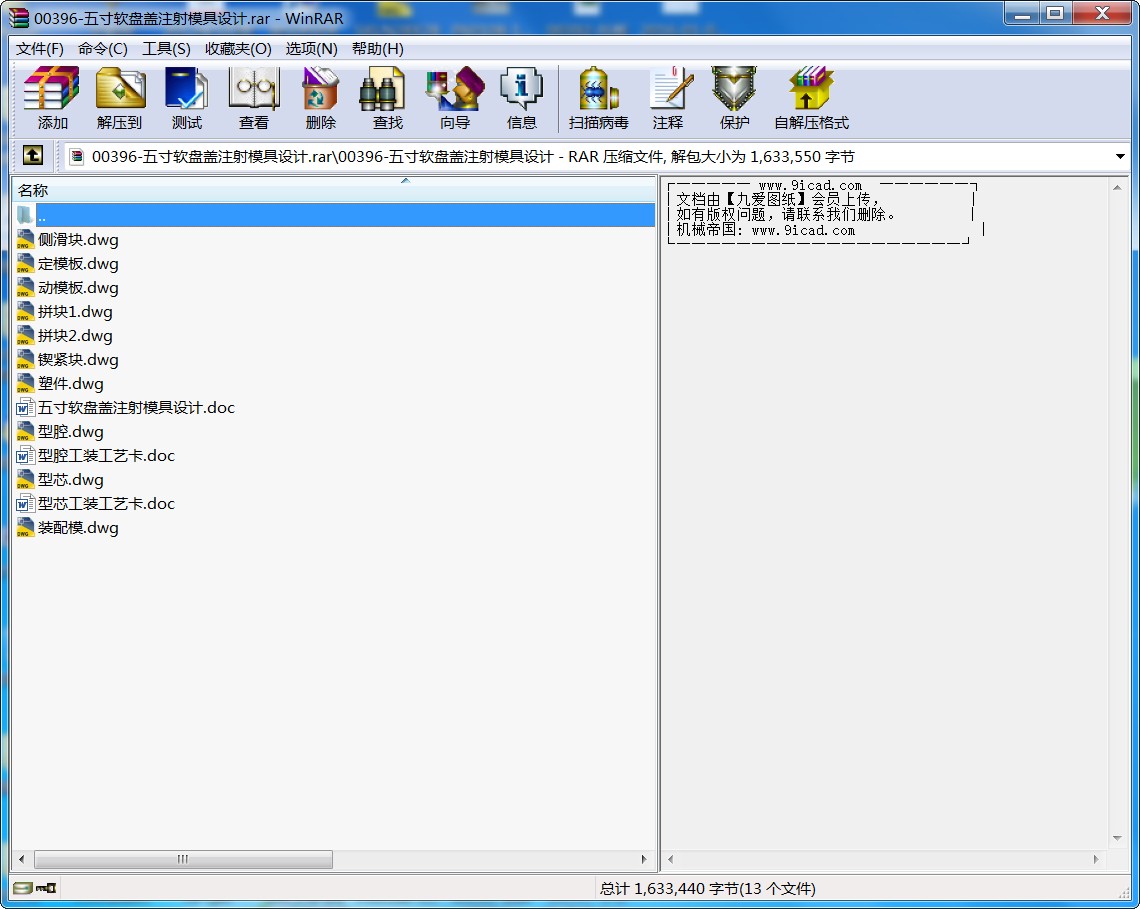

  • 00396-五寸軟盤蓋注射模具設計.rar
    目 錄
    摘要 …………………………2
    一:塑件的工藝特性分析………………………………………………………………….3
    二:模具結構設計………………………………………………………………..…………6
    1. 型腔數量以及排列方式……………………………………………….………6
    2. 分型面的選擇…………………………………………………………………6
    3. 注射機的選定…………………………………………………..…………….8
    4.主流道的設計……………………………………………………………………… 9
    5.分流道的設計……………………………………………………………….……10
    三. 成型零件的設計與計算………………………………………………….……….12
    1. 成型零件的設計…………………………………………………….………12
    2.模具型腔側壁和底版厚度的計算……………………………….….………17
    四.合模導向機構的設計………………………………………………….……………19
    五. 推出機構的設計……………………………………………………….…..………23
    六. 側向分型與抽芯機構的設計…………………………………………..….……..24
    七.連接件的選用…………………………………………………….…….….……..25
    八. 模具的裝配………………………………………………………….….….…….26
    九.答謝語……………………………………………………………….……..……..26


    五寸軟盤蓋注射模具設計

    XXXXXXXXXXXXX學校

    摘要：

    在綜合分析塑件結構，使用要求。成型質量和模具制造成本的
    基礎上，介紹結構簡單，形狀規則的塑件成型。采用側向分型

    抽芯機構，使塑件能一次成型。設計了相應的的側向分型抽

    芯的注射模。并介紹了模具的工作過程
    。
    關鍵詞：注射模 抽芯機構
    。
    [Abstract]

    Based on the comprehensive analysis on the plastic part’s strcture service require-ment, moulding quality and mouding quality and mould manu facturing cost. Acorresponding injection mould of internal side core pulling was designed.By adopting the mulit-direction and multi-combination core-pulling .acorresponding injection mould of interal side core pulling was designed,the working process of the mould was in-troduced.

    Key words:injection mould ,medialcoe pulling.



    一．塑件件的工藝特性分析
    1． 該塑件為五寸軟盤蓋配件， 它要與另外部件匹配使
    用。要使側面的兩個小圓柱定位到另外一個部見上，所以從
    塑件的使用性能上分析， 必須具備有一定的綜合機械性能
    包括，良好的機械強度，一定的彈性和耐油性，耐水性，耐
    磨性，化學穩定性和電氣性能。符合以上性能的有多種塑料
    材料，從材料的來源以及材料的成本和調配顏色來看，ABS
    比較適。ABS是目前世界上應用最廣泛的材料，它來源廣，
    成本底，符合該塑件成型的特性。因此制作該塑件選用ABS
    塑料。
    表一：
    ABS的主要技術指標
    密度 比溶 吸水率 收縮率 熱變形 溫度
    1.02-1.05 0.8-0.98 0.2%-0.4% 130-160 0.3%-0.8% 83-103.
    抗拉強度 拉伸彈性 模量 彎曲強度 沖擊強度 體積
    50Mpa 1.8X107 80Mpa 11HB 9.7HB 6.9X10



    表二；
    ABS的注射工藝參數
    注射機類型 螺桿轉數 噴嘴形式 噴嘴溫度
    螺桿式 50--70 直通式 180-190。
    料筒的溫度 模具溫度 注射壓力 保壓力
    190-200 200-220 170-190 50-70 60-90Mpa 30-60 Mpa
    注射時間 保壓時間 冷卻時間 成型周期
    3-5 S 15-30 S 10-30 S 30-70

    ABS五毒，無味，呈微黃色，成型的塑料件有較好的光澤。密度為1.02-1.05g/cm3。ABS有極好的抗沖擊強度，且在低溫下也不迅速下降。有良好的機械強度和一定的耐磨性，耐寒性，耐油性，耐水性，化學穩定性和電氣性能。ABS有一定的硬度和尺寸穩定性，易于成型加工。經過調色可配成任何顏色。其缺點是耐熱性不高，連續工作溫度為70度左右，熱變形溫度約為90度左右。耐氣候差，在紫外線作用下易變硬發脆。其成型特點：ABS在升溫時黏度增高，所以成型壓力較高，塑料上的脫模斜度悄大，ABS易吸水，成型前加工要進行干燥處理；易產生熔接痕，模具設計時應注意盡量減小澆注系統對料流的阻力；在正常的成型條件下，壁厚，溶料溫度及
    收縮率影響極小。
    ...
