Φ146.6藥瓶注塑模設

文件大小： 790.33 KB
下載次數：
文件評級：
更新時間：2016-02-10
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

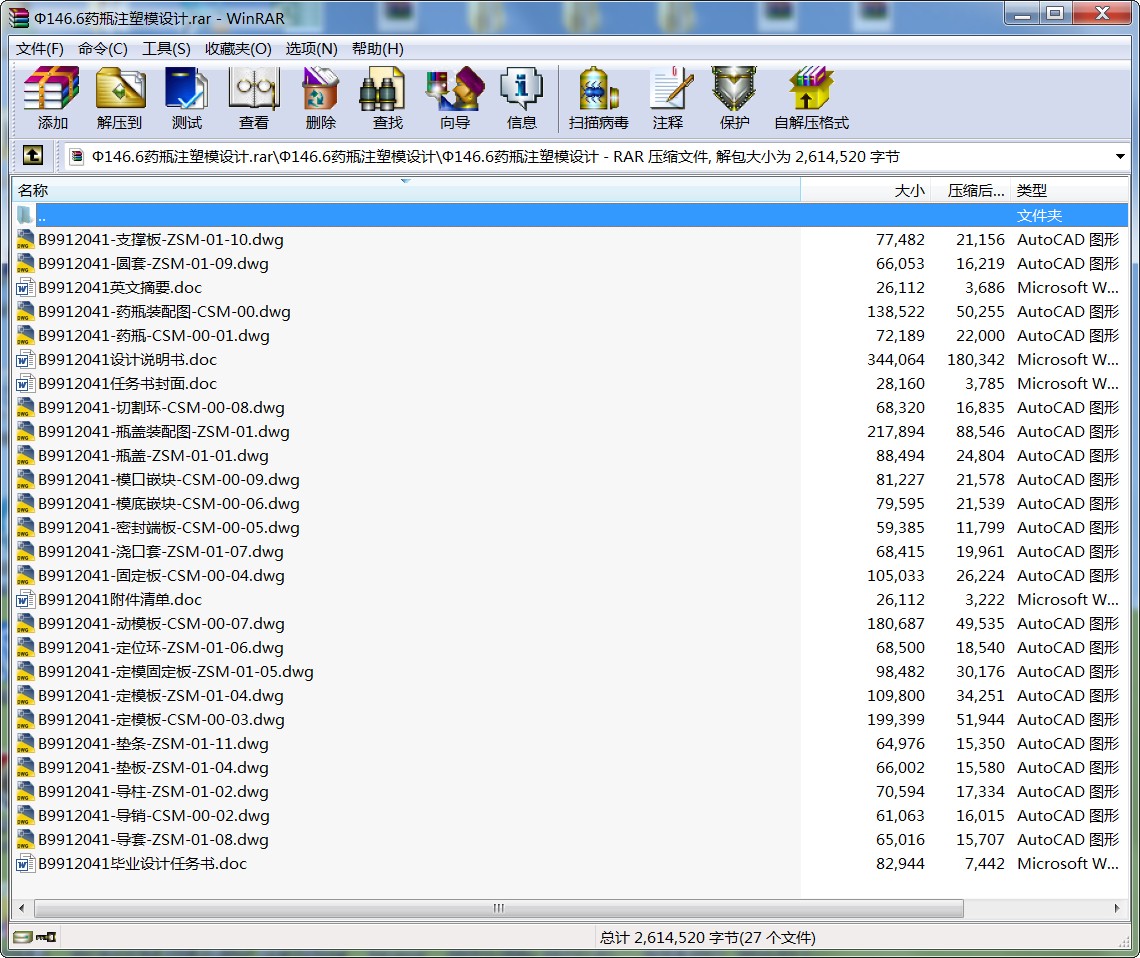

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本次設計的課題為Φ146.6的藥瓶及其瓶蓋的塑料模具的設計。藥瓶的形狀是腔大口小，要是采用普通的注射模設計，型芯將難以脫離。雖然可以采用變型芯，但那樣會使模具成本大幅度增加，且設計難度比較大。因此藥瓶模具為上吹型中空吹塑模具，采用嵌塊式結構，鑄造水路冷卻，結構簡單，耐用，便于更換部件，生產效率比較高。模具由動模板、定模板、切割環、�？谇秹K、模底嵌塊、密封墊板以及固定板等部件組成。瓶蓋可以采用普同注射設計，但由于其內部有螺紋，不易采用強行脫模。因此瓶蓋模具是兩板式，采用旋轉脫模的注射模具。該模具自動化程度比較高，效率比較高。該模具由定模板、動模板、支撐板、齒輪軸，圓柱齒輪、圓錐齒輪、齒條等一系列零部件組成。

關鍵詞：定模板動模板嵌塊冷卻旋轉脫模

目錄
0．前言 4
1. 總體方案論證 6
1.1 藥瓶的模具方案論證 6
1.1.1 藥瓶的設計原理 6
1.1.2藥瓶的方案選擇 6
1.2 瓶蓋的模具方案論證 7
1.2.1 瓶蓋的模具設計原理 7
1.2.2 瓶蓋的模具方案比較 7
2藥瓶的模具設計說明 9
2.1中心入料式機頭 9
2.2材料的選擇和藥瓶的測繪 9
2.3注射機的選擇 10
2.4型坯下垂與膨脹比 10
2.4模具型腔 11
2.4.1分型面 11
2.4.2型腔表面 11
2.4.3型腔尺寸 11
2.5模具底部嵌塊 12
2.6模具頸部嵌塊 13
2.7模具排氣 13
2.8模具的冷卻 15
2.9擠出吹塑機械的操作與保養 16
2.9.1開機與停機 16
2.9.2吹塑模具的保養 17
3瓶蓋的模具設計 18
3.1注塑機的選擇與型腔個數的計算 18
3.2澆注系統設計 20
3.3冷料井及澆注系統的拉料桿 22
3.4澆口的設計 22
3.5制品形狀的冷卻 24
3.6導向裝置的設計 25
3.7螺紋退芯的設計 25
3.8注塑機操作過程注意事項 27
3.9模具的保養 27
4.預期效果 28
5.結論 29
6.工作小結 30
致謝 31
參考文獻 32
附件清單 33

...
