LH9-900拉絲機卷筒機構設計

文件大小： 2.63 MB
下載次數：
文件評級：
更新時間：2016-02-10
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

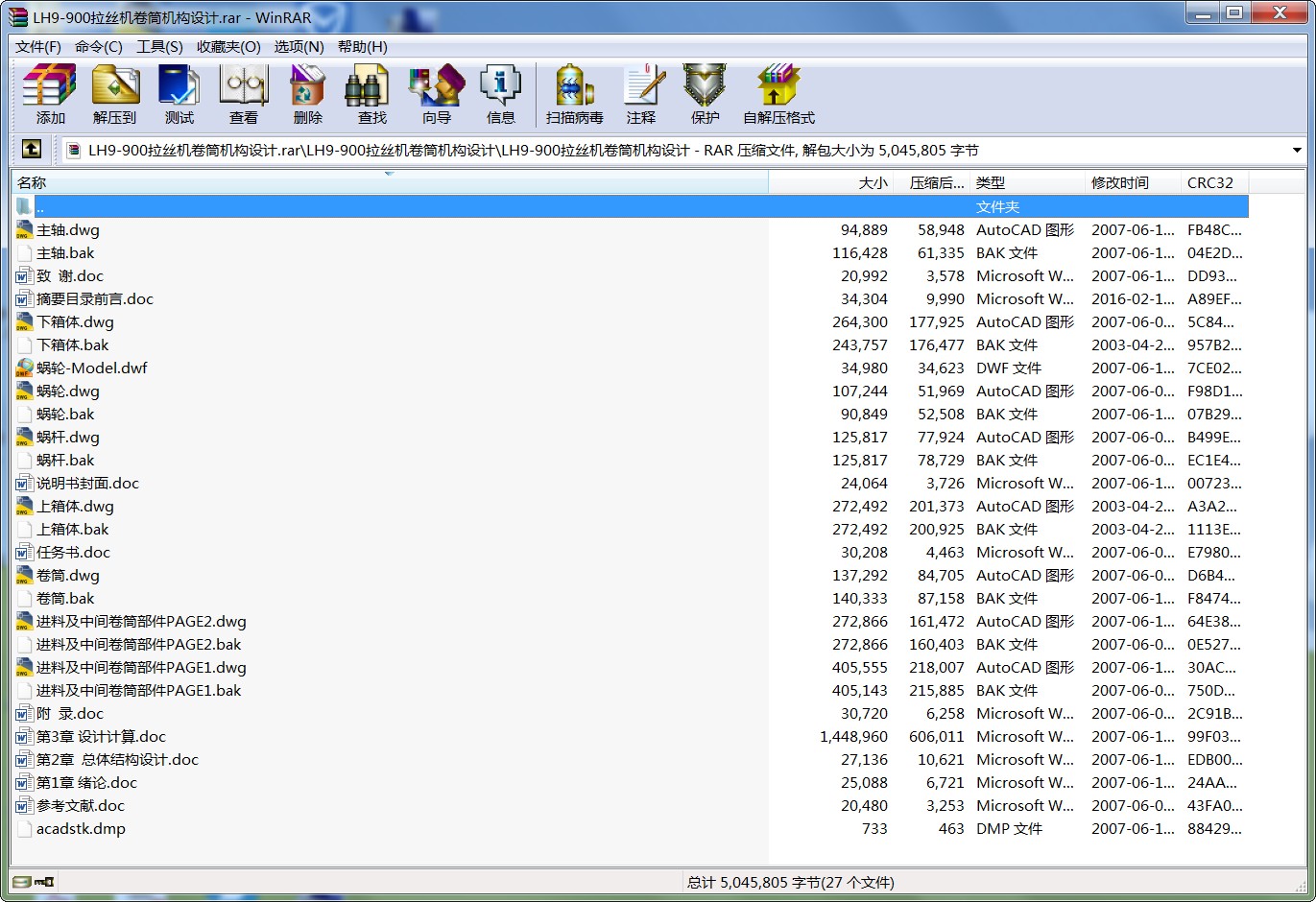

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
LH9/900拉絲機共有9套卷筒機構，進絲方向第一套承受轉矩最大，為了減少設計計算量，只取第一套卷筒機構進行設計計算。每一卷筒機構均有一獨立的電機作為兒立動力源。本文對該卷筒機構的傳動方案設計，動力電機的選擇，卷筒機構中的蝸桿傳動及幾何參數的計算，主軸的幾何參數計算，軸承承載能力和壽命的校核計算，以及冷卻系統的選取和布置均作了詳細的說明介紹。
關鍵詞：LH9/900拉絲機，卷筒機構，拉絲強度，拉絲速度
前言

LH9/900拉絲機是目前國內較先進的拉絲設備，鋼絲經多次拉拔成型。該拉絲機采用PLC自動化控制，生產效率高，斷絲率低，工人勞動強度小等優點。卷筒機構是該拉絲機的重要組成部份，其主要完成在焊絲裹入藥芯初步、成型后進行扎緊至焊絲要求直徑的工作。其旋轉精度和熱變形量都直接影響拉絲質量，旋轉精度和熱變形量又受到其內部各傳動部件的影響。
目錄

中文摘要 Ⅰ
英文摘要 Ⅱ
前言 III
目錄 IV
第1章緒論 1
1.1藥芯焊絲的發展簡介 1
1.2拉絲機簡介 2
第2章總體結構設計 3
2.1提出問題 3
2.2傳動路線設計 3
2.3結構布局設計 3
第3章設計計算 4
3.1計算功率，分配傳動比 4
3.2蝸桿蝸輪傳動副幾何參數計算及其校核 5
3.2.1承載能力計算 5
3.2.2蝸輪蝸桿幾何參數計算 6
3.2.3蝸輪蝸桿副的校核 12
3.3蝸桿軸的校核計算 15
3.3.1 材料選擇、結構草繪 15
3.3.2 蝸桿的受力分析及強度校核 16
3.4主軸的校核計算 21
3.4.1 材料選擇、結構草繪 21
3.4.2 主軸受力分析及強度校核 21
3.5軸承的校核 23
3.5.1 蝸桿不受推力端軸承 24
3.5.2 蝸桿受推力端軸承 26
3.5.3 主軸下端軸承 26
3.5.4 主軸上端軸承 28
第4章參考文獻 30
第5章致謝 31
第6章附錄 32
...
