基于XKA5032A數控立式升降臺銑床自動換刀裝置的設計
- 文件介紹：

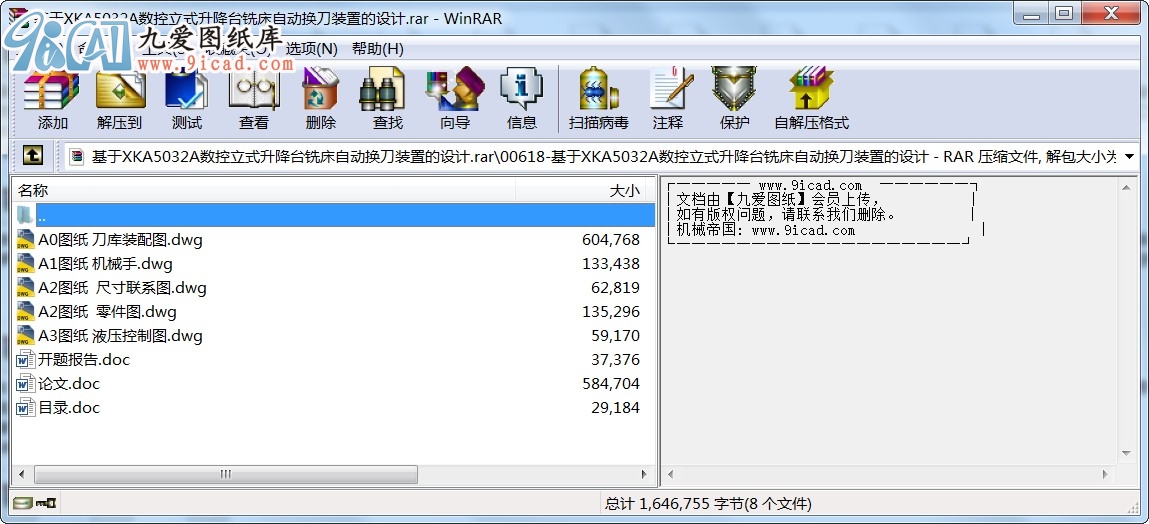

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本論文介紹的是XKA5032A/C數控立式升降臺銑床自動換刀裝置（刀庫式）的設計。刀庫式的自動換刀裝置是由刀庫和刀具交換裝置（換刀機械手）組成。它是多工序數控機床上應用最廣泛的換刀裝置，其整過換刀過程比較復雜。首先把加工過程中需要使用的全部刀具安裝在標準的刀柄上，在機床外進行尺寸預調后，按一定的方式裝入刀庫。換刀時，先在刀庫中進行選刀，由機械手從刀庫和主軸上取出刀具，然后交換位置，把新刀插入主軸，舊刀放回刀庫。存放刀具的刀庫具有較大的容量，其容量為六把刀具,采用盤形結構,安裝在機床的左側立柱上。因為XKA5032A/C數控立式升降臺銑床外形及其他性能參數等均與THK6363型自動換刀數控鏜銑床相似，所以本機床的自動換刀裝置的設計將仿效THK6363型自動換刀數控鏜銑床換刀裝置，設計成采用軸向放置的鼓盤式刀庫形式和回轉式雙臂機械手組成。
刀具按預定工序的先后順序插入刀庫的刀座中，使用時按順序轉到取刀位置。用過的刀具放回原來的刀座內，也可以按加工順序放入下一個刀座內。該法不需要刀具識別裝置，驅動控制也比較簡單，工作可靠。但刀庫中每一把刀具在不同工序中不能重復使用，為了滿足加工需要只有增加刀具的數量和刀庫的容量，這就降低了刀具和刀庫的利用率。此外，裝刀時必須十分謹慎，如果刀具不按順序裝在刀庫中，將會產生嚴重的后果。順序選刀是在加工之前，將加工零件所需刀具按照工藝要求依次插入刀庫的刀套中，順序不能有差錯。加工時按順序調刀。適合加工批量較大、工件品種數量較少的中、小型自動換刀裝置。可知數控銑床用4把刀就可完成大多數的銑削加工。所以這個容量為6把刀的刀庫，幾乎不存在加工過程中需要重復利用刀具的情況，所以刀具的選擇方式確定為順序選擇刀具。
兩手互相垂直的回轉式單臂雙手機械手的優點是換刀動作可靠，換好時間短，缺點是刀柄精度要求高，結構復雜，聯機調整的相關精度要求高，機械手離加工區較近。一般來說，這種機械手用于刀庫刀座軸線與機床主軸軸線垂直，刀庫為徑向存取刀具形式的自動換刀裝置，因此，在XKA5032A/C數控立式升降銑床的自動換刀裝置中可采用這種機械手形式。
關鍵詞：數控銑床；自動換刀裝置；刀庫；換刀機械手
...
