自動立體車庫結構設計

文件大小： 8.52 MB
下載次數：
文件評級：
更新時間：2016-02-24
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

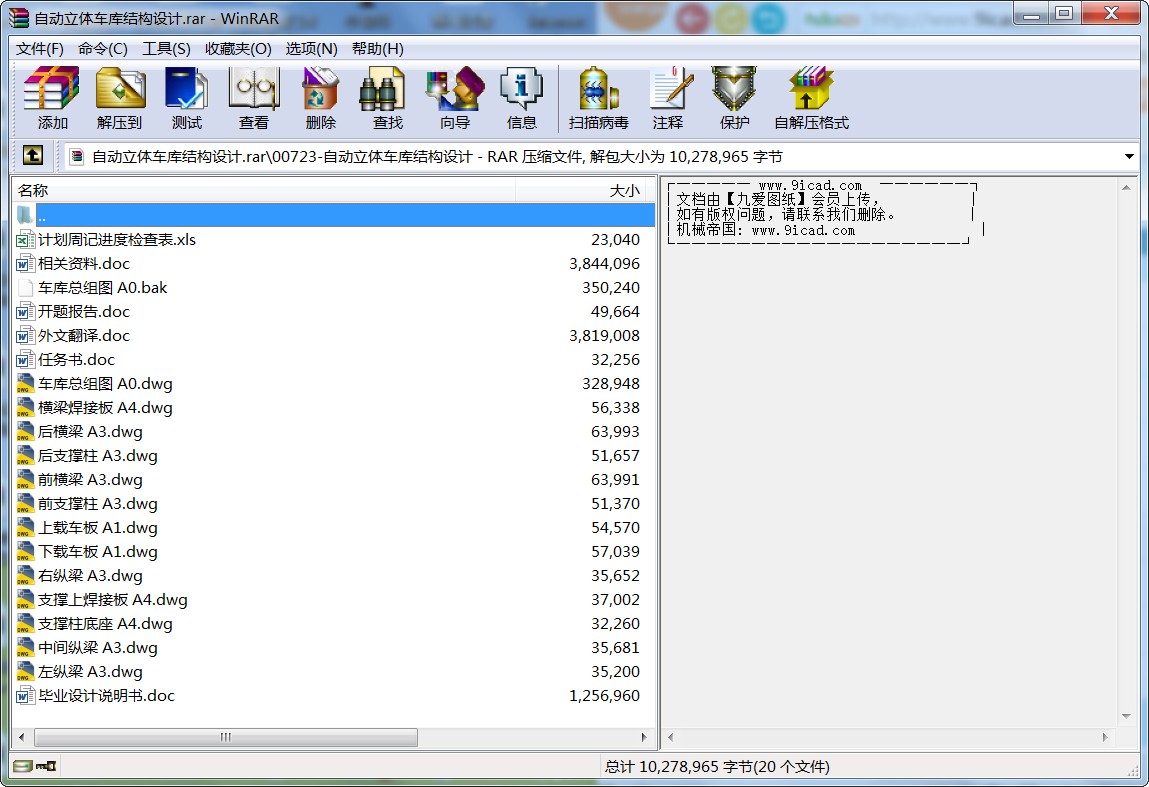

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

自動立體車庫結構設計.rar
摘要
隨著我國國民經濟的快速發展，越來越的汽車進入家庭，使得我國城市停車難問題日益加劇。立體車庫成為目前解決停車難問題的重要方式之一，其中以升降橫移式立體車庫應用最為廣泛。
本次設計的主要內容是自動立體車庫的結構設計。而自動立體車庫按結構可分為升降橫移類、垂直循環類、水平循環類、平面移動類、巷道堆垛類、垂直升降類、簡易升降類等。本文主要對兩層式升降橫移自動立體車庫進行詳細的結構設計和對關鍵部位受力分析并校核。
四柱結構型式鋼結構車庫由于其結構較為簡單有較大使用范圍，本文對其進行詳細設計。文中主要對自動立體車庫的橫梁，縱梁，支撐柱以及載車板進行詳細的受力分析和校核。另外，本文中的自動立體車庫采用了液壓系統進行傳動，區別與采用電動機驅動的自動車庫。由于液壓傳動的優點，車庫在升降或是橫移過程中會更加穩定，減少了運動中所產生的噪音，使其適用于更多場合。在車庫的設計中還介紹了車庫運行中重要的安全防護裝置。
除此之外，還繪制了總裝圖、零件圖。

關鍵詞：自動立體車庫；結構設計；液壓

Abstract
With the development of the national economy in our country, more and more cars are entering the common families. Stereo garage becomes the first choice for solving the problems of hard parking. Especially, lift-sliding type stereo garage is the most widely used．
The main content of this design is the design of automatic stereo garage, the stereo garage is including lift-sliding type, vertical circulation type, level of circulation, plane mobile, laneway type, vertical lifting, simple movements and etc. The main contents of this paper is about the design structure of two layers of lifting and transferring automatic stereo garage and the force analysis and check by the key parts of stereo garage.
Four-column type steel structure garage has a large range of use because of its simple structure. The main content of this paper is the force analysis and check by the beams, stringers, support columns and car carrying boards. In addition, automatic stereo garage use hydraulic system for driving, it has difference between using the motor-driven automatic garage. Because of the advantages of hydraulic transmission, the garage will be more stable in process. This makes it suitable for more occasions. The design of the garage is also introduced the safety protection device in the running of garage.
In addition, the paper includes drawn up the assembly diagram, parts diagram.

Keywords: automatic stereo garage; structure design; hydraulic

目錄
摘要 III
ABSTRACT IV
目錄 V
1 緒論 1
1.1 本課題研究的內容及意義 1
1.2國內外的發展概況 2
1.3本章小結 4
2 自動立體車庫的總體設計方案 5
2.1 升降橫移自動立體車庫選型 5
2.2 自動立體車庫提升方式的選擇 6
2.3 自動立體車庫的其他部件 6
2.4 自動立體車庫的設計參數 7
2.5 自動立體車庫結構設計的內容及要求 7
2.6 本章小結 7
3 自動立體車庫主體框架設計 8
3.1立體車庫的工作原理 8
3.2自動立體車庫鋼結構設計 8
3.2.1 支撐柱設計 9
3.2.2 橫梁受力分析 12
3.2.3 縱梁受力分析 13
3.3 載車板受力分析校核 15
3.4本章小結 16
4 自動立體車庫的傳動系統 17
4.1 上層載車板提升裝置設計 17
4.1.1 升降傳動系統設計 17
4.1.2 升降液壓系統設計 19
4.1.3 升降液壓系統鏈輪設計 20
4.1.4 升降液壓系統傳動軸設計 21
4.2 橫移液壓系統設計 22
4.3本章小結 24
5 車庫的配套系統 25
5.1 安全系統 25
5.2 立體車庫的控制系統 26
5.3 本章小結 28
6 結論與展望 29
6.1結論 29
6.2不足之處及未來展望 29
致謝 30
參考文獻 31
附錄 32

1 緒論
1.1 本課題研究的內容及意義
本課題研究的內容是：自動立體車庫的結構設計，包括自動立體車庫的總體方案設計，有關零件部件的選型計算，結構強度校核及液壓系統設計，并繪制出裝配圖和零件圖紙。
本課題研究的意義是：自動立體車庫是我國的新興產業，具有廣闊的發展前景。隨著我國經濟快速的發展，城市交通擁堵和停車難的問題成了影響城市發展的重要因素之一，傳統的車庫己經不能適應城市發展的要求，再加上我國汽車保有量的不斷增加，自動立體車庫成為解決這一問題的必然途徑[1]。機械式立體車庫具有空間利用率高，節省城市有限的土地資源；具有建造成本較低、建造周期較短；車輛停放入車庫快速便捷、自動車庫更加安全，還具有節約能源等優點。同時自動立體車庫還可以在有限的土地上停放更多的車輛，便于集中管理，減少管理費用和人員等的優勢，在各個小區或空地都可以根據當?shù)氐膶嶋H情況進行立體車庫的建設，可大大緩解這些地方停車難的問題，這對現在車庫緊張的小區和其他人員較多的公共場所提供了很好的解決方法。因此，機械式立體車庫具有廣闊的應用前景。
而自動立體車庫的結構設計是車庫建設及運行的重要環節，其設計水平與質量直接影響到用戶的安全和建造成本。合理的結構設計可最大限度的利用有限的土地空間，緩解城市中停車難的問題。而目前我國自動立體車庫加工生產廠家沒有統一的標準：大多數自動立體車庫行業的生產廠家大多以國外現有產品或技術為基礎進行制造，對產品創新開發能力差，沒有自己的知識產權；我國對立體車庫的新技術引入研究較少，而對立體車庫的主體結構框架鋼研究和優化才剛剛起步，不能形成較大的生產加工規模。機械式自動立體車庫種類較多，按照現在立體車庫的發展，可將它分為巷道堆垛式立體車庫，垂直升降式立體車庫，垂直循環式立體車庫，圓形水平循環式立體車庫等。
根據運行方式和結構特點可分為：升降橫移式立體車庫，水平循環式立體車庫，垂直循環式立體車庫，多層循環式立體車庫，堆垛式立體車庫，平面移動式立體車庫，垂直升降式立體車庫，簡易升降式立體車庫等八大類[2]。
1、升降橫移式立體車庫：整機特點，可有效利用空間，提高空間利用率達數倍。存取車快捷便利，其結構使用跨梁結構設計，使車輛出入無障礙。采用PLC控制，自動化程度高，人機界面好，多種操作方式可選配，操作簡便，同時環保節能，低噪音。但下層車庫必須有一空位用于車庫升降。
2、垂直循環式立體車庫：車庫采取垂直方向做循環運動進行對車輛存取的方式的立體車庫。垂直循環式立體車庫調車時間短，取車快速，占地面積小，可設置在地面上或半地上半地下，可獨立或附設在建筑物內，還可多臺組合。
3、水平循環式立體車庫：采用水平循環運動來存取車輛的機械式立體車庫。水平循環式立體車庫可以省去進出車道，充分利用狹長地形的地方建車庫，降低通風裝置的費用，若多層重疊可為大型停車場，但車庫只有一個出入El，存取車時間較長，實用性差。
4、簡易升降式立體車庫：其結構大多為一個車位泊兩臺車，構造簡單實用，無需特殊地面基礎要求。適合裝置于工廠、別墅、住宅停車場。
...
