杠桿的設計（夾具）

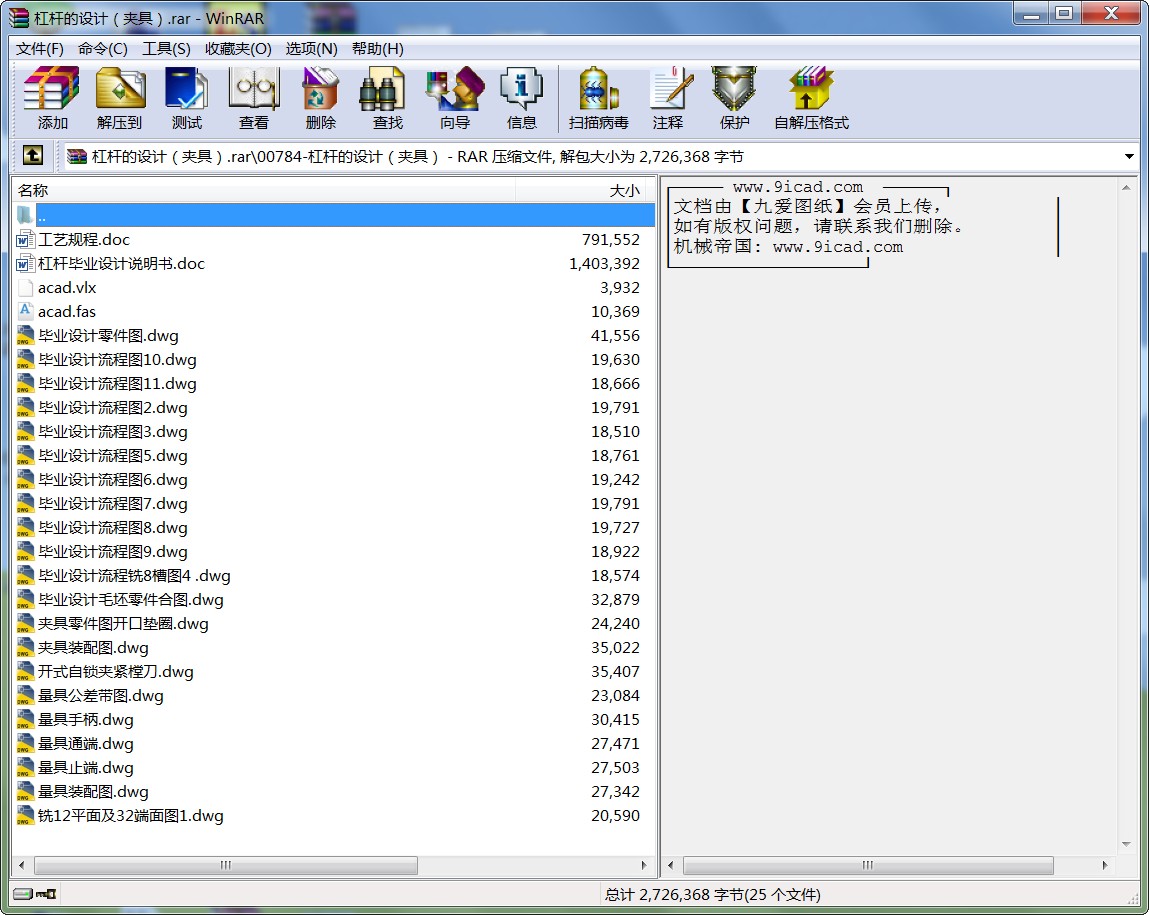

  • 該文件為rar格式
  • 文件大小： 1.04 MB
  • 下載次數(shù)：
  • 文件評級：
  • 更新時間：2016-02-25
  • 發(fā) 布 人： 2081840187
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 杠桿的設計（夾具）

  • 1.零件圖工藝性分析
    1.1零件結構功用分析

    該零件為杠桿，功用是自動車床用實現(xiàn)活動往復性的運動。

    1.2零件技術條件分析
    位置公差要求：Ф6H7與Ф20H7，孔的平行度為0.06mm, Ф8H7與Ф6H7之間的平行度為0.08mm。各個孔的粗糙度為Ra1.6μm。邊長為12的粗糙度為6.3μm，Ф32的端面粗糙度為3.2μm，倒角為1X45度。
    1.3零件結構工藝性分析
    通過對該零件圖的重新繪制，知道其原圖樣視圖正確，完整，尺寸公差及技術要求齊全，但是Ф8H7,，Ф6H7，Ф20H7，Ra1.6要求有些高，該零件屬于雜類零件，既有類試軸，又有圓弧和孔的加工，也即所有表面都需要加工，各個表面加工精度和表面粗糙度都不難或得，其中要保證Ф8H7,Ф6H7，Ф20H7，之間的平行度難度要求較高，各尺寸長度較小，總的說來不難加工。
    ...
