計算機輔助W型往復式活塞壓縮機設計

文件大小： 1.86 MB
下載次數：
文件評級：
更新時間：2016-02-26
發布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

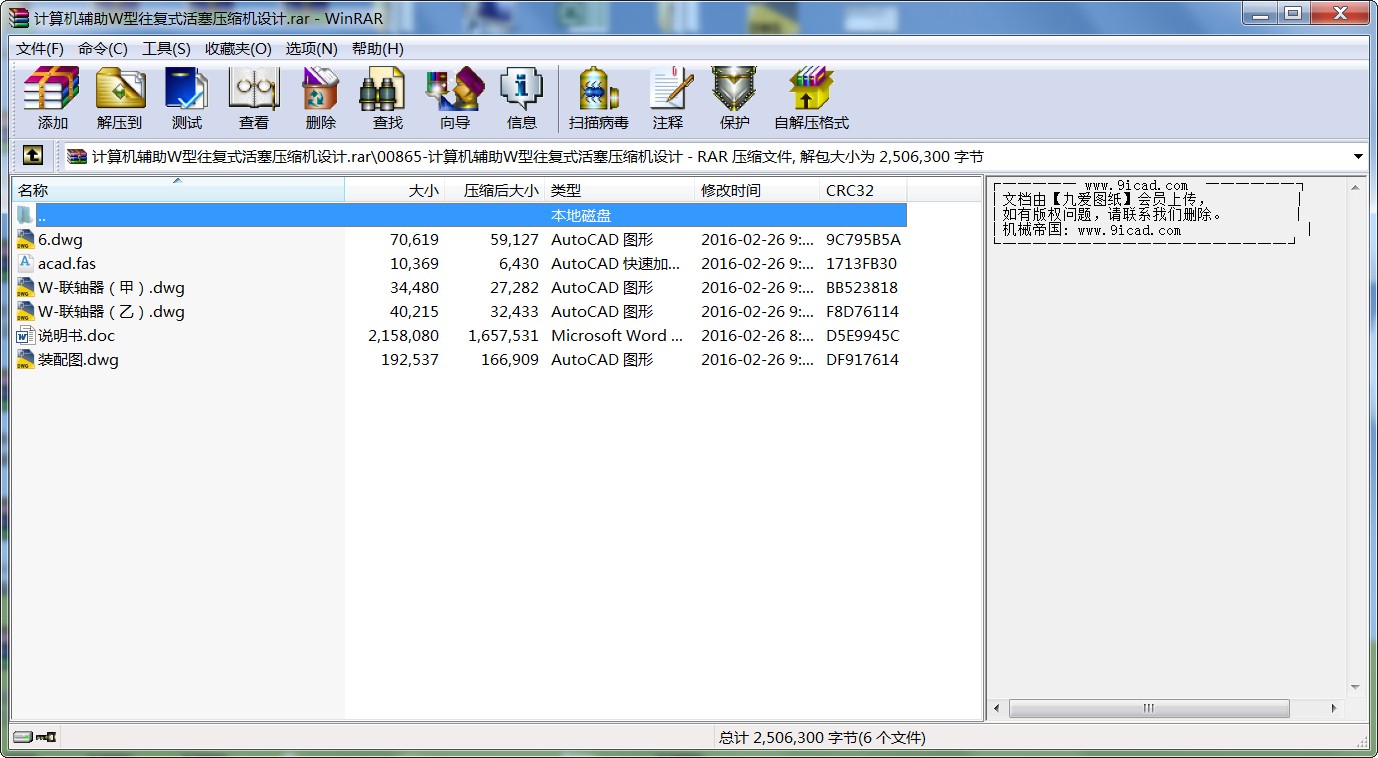

計算機輔助W型往復式活塞壓縮機設計.rar
摘要
按照給定的設計參數，進行了壓縮機的熱力計算，確定了壓縮機的基本結構參數和動力參數，通過比較和分析，確定了壓縮機的基本結構形式和主要零件的結構尺寸，完成了壓縮機的總體布置和設計，完成總裝配圖1張、零件圖4張，完成主要零件的強度校核，根據畢業設計的過程，編寫畢業設計說明書一份。
關鍵詞：1.空氣壓縮機，2.設計計算

ABSTRACT
According to the design parameters which are given, the thermodynamic calculation is done, the basic structure parameters and power parameters of the gas compressor are determined .The basic structure type and the structure dimensions of the gas compressor are determined after comparing and analyzing, the total layout design is completed, the assembly drawing(1 drawings)and detail drawings of 4 part are drawn, the stress check for main parts of gas compressor is done. Based on the calculations and design process of this design, the graduation instruction book is written.
Keyword:1. gas compressor , 2.design calculation

目錄
中文摘要 I
英文摘要 II
第1章緒論 1
1.1 本文的目的和意義 1
1.2 國內外壓縮機的研究現狀 1
1.2.1國外壓縮機的發展現狀 1
1.2.2 我國壓縮機的發展現狀 1
1.2.3未來我國壓縮機行業發展動向與趨勢 2
第二章壓縮機的簡介 4
2.1 壓縮機的類型 4
2.1.1 活塞式壓縮機分類 4
2.2 活塞壓縮機的特點 5
2.2.1往復活塞式壓縮機的特點 5
2.3 往復活塞壓縮機選型的特點 6
2.3.1 選型的內容 6
2.3.2 往復壓縮機的選擇 6
第三章 SOLIDWORKS軟件的簡介 7
3.1 軟件的由來 7
3.2 軟件的特點 7
3.3 SOLIDWORKS三維建模軟件 9
第四章總體設計 17
4.1 設計活塞壓縮機應符合以下基本原則 17
4.2 總體設計的任務 17
4.3 W—1.6/10型壓縮機的簡介 17
第五章熱力學計算 21
5.1 熱力分析及計算 21
5.1.1 熱力分析 21
第六章動力學計算 25
第七章氣缸的設計 27
7.1 氣缸 27
7.2 氣缸 27
7.2.2活塞的校核 28
7.2.3 活塞頂部的強度計算 28
7.3 采用SOLIDWORKS軟件進行校核 31
7.3.1 軟件的優勢 31
7.3.2 操作過程 31
第八章曲軸 36
8.1 曲軸的介紹 36
8.1.1 由經驗公式初步確定曲軸結構尺寸: 36
8.2 軸承的選取 36
8.4 曲軸的校核 38
8.4.1 采用SOLIDWORKS軟件進行校核 38
第九章連桿 43
第十章結論 50
參考文獻 51
致謝 52

第1章緒論
1.1 本文的目的和意義
隨著國民經濟的加速發展和科學技術的突飛猛進，流體機械也隨之得到不斷的發展與完善。許多大型的復雜的流體機械均已由從國外引進過度到實現國產化，并隨著一些大型工程裝備的出口，向國外銷售，參與了國際市場的競爭。本次的畢業設計就是要我們對這些技術領域進行進一步的學習了解，在原有基礎知識的基礎上，拓寬了視野，培養了興趣！
1.2 國內外壓縮機的研究現狀
當今，世界科技與經濟飛速發展，各行各業對氧，氮，氬的需求急增，用量越來越大，也就促使空分設備（制氧機）越造越大。現國外空分設備特點是：巨型化，填料塔，無氧制氬，內壓縮，氣液并產，高自動化，高可靠，低能耗，長周期等。
1.2.1國外壓縮機的發展現狀
國外往復式活塞壓縮機發展方向為大容量、高壓力、結構緊湊、能耗少、噪聲低、效率高、可塑性好、排氣凈化能力強；普遍采用撬裝無基礎，全罩低噪音設計，大大節約了安裝、基礎和調試費用；不斷開發變工況條件下運行的新型氣閥，使氣閥壽命大大提高；在產品設計上，應用壓縮機熱力學、動力學計算軟件和壓縮機工作過程模擬軟件等，提高計算準確度，通過綜合模擬模型預測壓縮機在實際工況下的性能參數，以提高新產品開發的成功率，壓縮機機電一體化得到強化。采用計算機自動控制，自動顯示各項運行參數，實現優化節能運行狀態，優化聯機運行，運行參數異常顯示，報警與保護；產品設計重視工業設計和環境保護，壓縮機外型美觀更加符合環保要求等。
1.2.2 我國壓縮機的發展現狀
壓縮機應用范圍很廣，有時也稱為通用機械。自20世紀70年代石油化工大發展之后，形成了與之配套的專用壓縮機，如大化肥專用壓縮機、乙烯工業用“三機”等。化工專用壓縮機還包括傳統的化工用壓縮機，如氯氣壓縮機、特殊稀有氣體壓縮機等，這些壓縮機通常對材料、密封、工藝，特別是真實氣體的適應性有特殊的要求。化肥工業大型離心壓縮機主要包括工藝空氣壓縮機、原料氣壓縮機、氨冷凍壓縮機、合成氣壓縮機、二氧化碳壓縮機(俗稱五大機組)。
...
