快走絲線切割機床的總體設計

文件大小： 11.88 MB
下載次數：
文件評級：
更新時間：2014-05-26
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

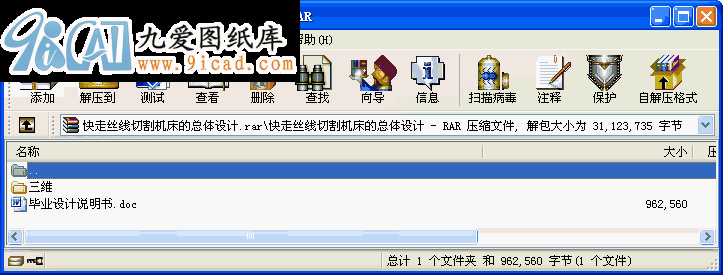

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
快走絲線切割機是我國獨創的電加工設備，它結構簡單，價格低廉，使用成本低，是我國產量最大、應用最廣泛的機床種類之一。這篇論文詳細介紹了快走絲線切割機床的主要作用、結構特點及其組成。對通用快走絲線切割機床的總體設計過程及計算方法作了具體的描述和分析。通過對快走絲線切割機床的各部分設計和計算，利用SolidWorks完成對該機床的三維建模和工程圖。同時對快走絲線切割機床的機械部件的選擇設計，功能部件的選用及校核、主要零部件的使用與維護進行了具體的分析。完成設計任務。
【關鍵詞】快走絲線切割機床機械設計三維建模工程圖
目錄
前言 4
1 本設計的目的及任務要求 6
1.1 本設計的目的及意義 6
1.2 本設計的任務及內容 6
1.3 本設計的目標及要求 6
2 快走絲線切割機床概述 8
2.1 快走絲線切割機床技術現狀 8
2.2 快走絲線切割機床加工技術的發展趨勢 8
2.3快走絲線切割機床的特點 13
2.3.1快走絲線切割電火花加工的優點： 13
2.3.2快走絲線切割電火花加工的局限性： 13
2.4 快走絲線切割機床的工作原理 14
3 快走絲線切割機床結構總體設計 15
3.1機械結構設計概述 15
3.2快走絲線切割機床結構組成 15
3.3快走絲線切割機床設計步驟 16
3.3.1設計步驟框圖 16
3.3.2總體方案設計 17
3.4快走絲線切割機床結構總體設計 17
3.3.1 總體設計指導思想 17
3.3.2總體布局方案設計 18
3.3.4 數控機床總布局的其他趨向 19
4 快走絲線切割機床的機械部分設計 21
4.1 床身的設計 21
4.2 工作臺設計 21
4.3 線架軌道設計 22
4.4 運絲機構的設計 22
4.5 各部分連接設計 23
5 快走絲線切割機床功能部件的選用及校核計算 24
5.1 齒輪的選擇計算 24
5.2 滾珠絲桿副的選擇計算 25
5.2.1 絲桿螺母類型的選擇 25
5.2.2絲桿螺母傳動形式選擇 26
5.2.3 絲桿螺母預緊方式選擇 26
5.2.4 滾動軸承的選擇 27
5.2.5 滾珠絲杠副支承方式的選擇 28
5.2.5 制動裝置的選擇 29
5.2.6 滾珠絲杠副的防護 30
5.3電機的選擇 30
5.3.1快走絲線切割機床對電機的要求 30
5.3.2各類型電機的比較及選型 31
5.3.2 關于電機選擇的計算 32
6 三維圖紙設計制作及工程圖設計 34
6.1 絲桿螺母的三維建模 34
6.2 凸緣聯軸器的三維建模 34
6.3 X.Y方向拖板的裝配體三維建模 35
6.4 Z方向線架的裝配體三維建模 35
6.5 總裝配 36
6.6 工程圖的設計制作 38
總結與體會 41
致謝 42
參考文獻 43 ...
