四軸頭多工位同步鉆床設計

文件大小： 687.17 KB
下載次數：
文件評級：
更新時間：2014-05-27
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

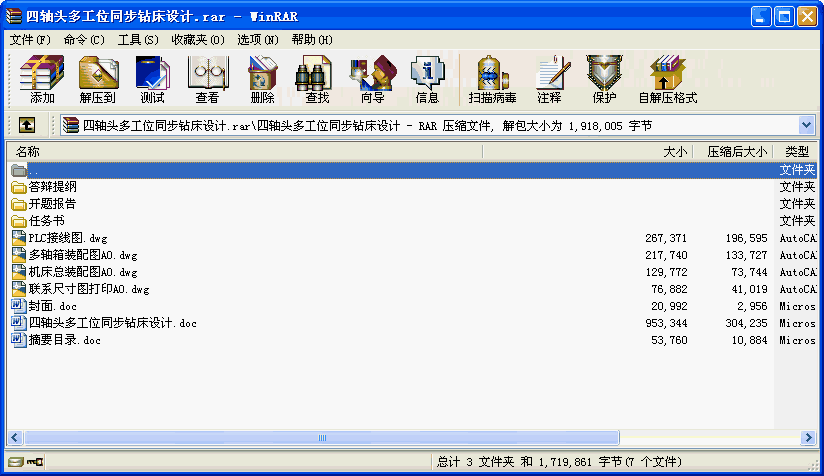

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
制造業是一個國家或地區經濟發展的重要支柱，其發展水平標志著該國家或地區的經濟實力、科技水平、生活水準和國防實力。而制造業的生產能力主要取決于制造裝備——機床的先進程度。
本文對減速器箱蓋連接孔的加工工藝進行了詳細的分析，就其孔的加工提出了“一次裝夾，多工位加工，達到產品圖樣的精度要求”的思路。根據這一思路設計了四軸頭多工位同步鉆床。
該組合機床由立柱、立柱底座、中間底座、Y、Z軸液壓滑臺、液壓站、動力頭、刀具、控制部分等組成。本文對各部分的設計進行了詳細的計算和論證，并提出了優化工藝結構的方法。采用的PLC控制穩定可靠。它的研制成功對提高箱蓋孔加工的工作效率和質量具有重要的意義。機床設計分析后，提高工效3～5倍，達到了國內同行業的領先水平。
關鍵詞：制造業；減速器；四軸頭多工位同步鉆床；組合機床；PLC控制
目錄

摘要
Abstract
第1章緒論 ……………………………………………………………… 1
1.1 機床在國民經濟的地位及其發展簡史 ……………………………… 1
1.2 組合機床的國內、外現狀 …………………………………………… 2
1.2.1 國內組合機床現狀 …………………………………………………… 3
1.2.2 國外組合機床現狀 …………………………………………………… 4
1.3 機床設計的目的、內容、要求 ……………………………………… 5
1.3.1 設計的目的 ………………………………………………………… 5
1.3.2 設計內容 …………………………………………………………… 5
1.3.3 設計要求 …………………………………………………………… 6
1.4 機床的設計步驟 ……………………………………………………… 6
1.4.1 調查研究 …………………………………………………………… 6
1.4.2 擬定方案 …………………………………………………………… 6
1.4.3 工作圖設計 ………………………………………………………… 6
第2章四軸頭多工位同步鉆床總體設計 ………………………… 8
2.1 組合機床方案的制定 ………………………………………………… 8
2.1.1 制定工藝方案 ……………………………………………………… 8
2.1.2 確定組合機床的配置形式和結構方案 ………………………………… 8
2.2 確定切削用量及選擇刀具 …………………………………………… 10
2.2.1 確定工序間余量 …………………………………………………… 10
2.2.2 選擇切削用量 ……………………………………………………… 10
2.2.3 確定切削刀、切削扭矩、切削功率 …………………………………… 11
2.2.4 選擇刀具結構 ……………………………………………………… 12
2.3 四軸頭多工位同步鉆床總設計“三圖一卡”的編制 ……………… 12
2.3.1 被加工零件工序圖 …………………………………………………… 12
2.3.2 加工示意圖 ………………………………………………………… 13
2.3.3 機床聯系尺寸圖 …………………………………………………… 18
2.3.4 生產率計算卡 ……………………………………………………… 21
2.4 多軸箱的設計 ………………………………………………………… 23
2.4.1 繪制多軸箱設計原始依據圖 ………………………………………… 23
2.4.2 主軸、齒輪模數的選擇 ……………………………………………… 24
2.4.3 多軸箱的傳動設計 …………………………………………………… 24
2.4.4 繪制傳動系統圖 …………………………………………………… 28
2.4.5 傳動零件的校核 …………………………………………………… 28
2.5 確定機械重塊平衡機構 ……………………………………………… 32
2.6 液壓系統 ……………………………………………………………… 34
2.6.1 Z軸液壓泵的確定 …………………………………………………… 34
2.6.2 Ｙ軸液壓動力的確定 ………………………………………………… 35
2.6.3 擬定液壓系統圖 ……………………………………………………… 36
第3章電氣控制 ………………………………………………………… 39
3.1 運動分析 ……………………………………………………………… 39
3.2 控制要求及功能分配 ………………………………………………… 39
3.2.1 控制要求 …………………………………………………………… 39
3.2.2 功能分配 …………………………………………………………… 39
3.3 PLC的選擇及其I/O端子分配 ……………………………………… 39
3.3.1 PLC的選擇 ………………………………………………………… 39
3.3.2 I/O分配表 …………………………………………………………… 40
3.3.3 PLC接線圖 ………………………………………………………… 41
3.4 應用程序的編制 ……………………………………………………… 41
3.4.1 整體程序結構 ……………………………………………………… 41
3.4.2 手動操作模塊 ……………………………………………………… 43
3.4.3 自動操作模塊 ……………………………………………………… 44
3.4.4 編制程序 …………………………………………………………… 47
結論 ………………………………………………………………………… 49
參考文獻 ……………………………………………………………………… 50
致謝 …………………………………………………………………………… 51
畢業設計(論文)任務書 …………………………………………………… 52
畢業設計(論文)指導教師評語 …………………………………………… 54
畢業設計(論文)評閱人評語 ……………………………………………… 55
畢業設計(論文)答辯小組評語 …………………………………………… 56
英文原文 …………………………………………………………………… 57
英文翻譯 …………………………………………………………………… 64
...
