小型卷板機設計

文件大小： 1.48 MB
下載次數：
文件評級：
更新時間：2014-05-27
發 布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

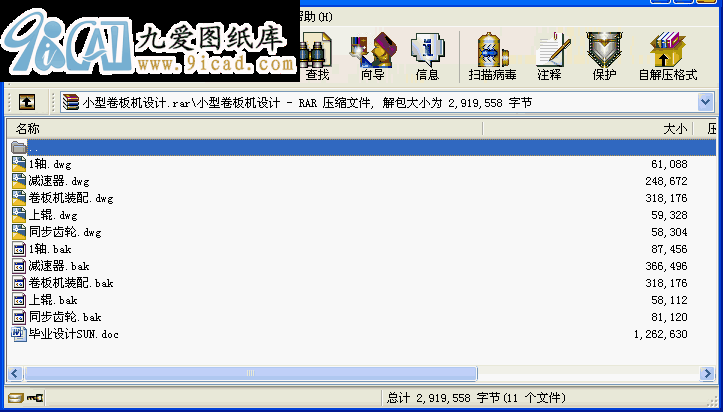

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本設計是關于小型對稱式三輥卷板機的設計，主要對卷板機上、下輥及減速器進行設計和計算。
卷板機是一種將金屬板材卷彎成筒形、弧形或其他形狀工件的通用設備。根據三點成圓的原理，利用工作輥相對位置變化和旋轉運動使板材產生連續的塑性變形，以獲得預定形狀的工件。為提高卷板機的工作效率，提高制品的加工精度，減輕勞動強度，改善工作條件，通常采用板料送料工作臺、輔助操作機械、托架平臺以及支承滾道等輔助設備。卷板機作為一個特殊的機器，它在工業基礎加工中占有重要的地位。凡是鋼材成型為圓柱型，幾乎都用卷板機輥制。該產品廣泛用于鍋爐、造船、石油、化工、木工、金屬結構及其它機械制造行業。
設計前部分詳細闡述了卷板機上、下輥結構設計和受力分析。板機結構型式為三輥對稱式, 在該結構中上輥下壓提供壓力,兩下輥做旋轉運動,為卷制板材提供扭矩。它具有結構簡單、體積小、重量輕、經濟、等優點。動力源則選擇了YZ系列YZ160L—6型電機，其工作特性優于Y系列電機，適用于有輕微震動，正反轉且轉速不高的場合。
總體設計后部分所涉及的減速器采用了三級展開式圓柱齒輪結構。齒輪材料為40Cr，并經調質及表面淬火。校核齒輪、軸、鍵、軸承確保了設計的實際可行性。

關鍵詞: 卷板機；電動機；減速器；鍵；齒輪
目錄
摘要 I
Abstract II
前言 1
第1章緒論 2
1．1 概述 2
1．2 卷板機的分類 3
1．3 卷板機的發展趨勢 3
第2章小型卷板機結構及特點分析 5
2.1 輥卷板機 5
2.2 三輥卷板機 6
2.2.1 對稱式三棍卷板機結構及特點 6
2.2.2 不對稱三輥卷板機特點 6
2.3 方案的確定 7
第3章傳動設計 8
3.1 傳動方案的分析及確定 8
3.2 主傳動系統的確定 9
3.2.1 副傳動系統的確定 9
第4章動力設計 10
4.1 主電機的選擇和計算 10
4.1.1 上下輥的參數選擇計算 10
4.1.2 主電機的功率確定 11
4.2 上輥的設計計算校核 22
4.2.1上輥結構設計及受力圖 22
4.2.2 剛度校核 23
4.2.3 上輥強度校核 23
4.2.4 疲勞強度安全強度校核 24
4.2.5 上輥在卸料時的校核 25
4.3 下輥設計計算及校核 26
4.3.1下輥結構及受力圖 26
4.3.2下輥剛度校核： 27
4.3.3 下輥彎曲強度校核： 27
4.3.4 下輥疲勞強度校核 28
第5章減速器的設計計算 31
5.1 傳動方案的分析和確定 31
5.2 減速器傳動裝置總的傳動比和各級傳動比的分配 31
5.2.1 總的傳動比 31
5.3傳動裝置各軸的參數計算 32
5.3.1 各軸轉速 32
5.3.2 各軸功率 32
5.3.3 各軸轉矩 32
5.4 齒輪傳動設計 33
5.4.1第一級傳動設計 33
5.4.2 第二級傳動設計： 37
5.4.3 第三級傳動設計： 41
5.5 蝸輪、蝸桿的傳動設計 44
5.5.1 材料選擇： 44
5.5.2 參數的設計： 44
5.6軸的設計校核計算： 46
5.6.1 四個軸的結構設計： 46
5.6.2 軸的校核計算： 47
5.7 軸承校核 52
5.7.1軸承參數 52
5.7.2求軸承受到的徑向力 53
5.7.3驗算軸承壽命 53
5.8 鍵的校核 53
結 論 54
參考文獻 55
致謝 56 ...
