香煙中包包裝機—中包傳送部分設計

文件大小： 2.52 MB
下載次數：
文件評級：
更新時間：2014-05-27
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

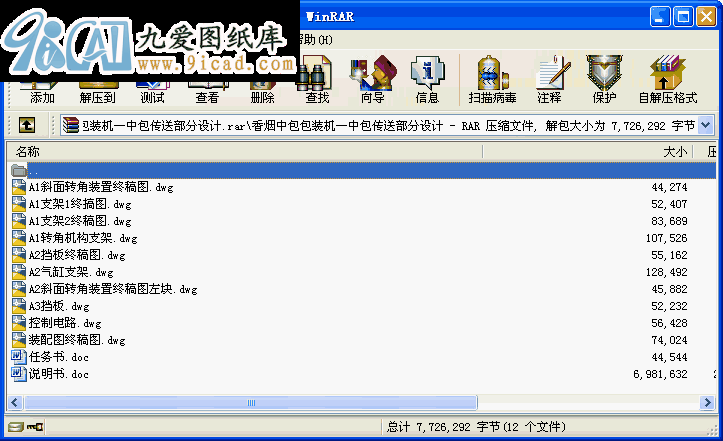

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘　　　　要
當今時代，由于科學技術的迅速發展，企業與企業間的競爭日益加劇，且表現為知識和技術的競爭。故現代企業千方百計的設法提高生產技術，努力實現制造全過程的自動化。制造自動化技術就是研究對制造過程的規劃、運作、管理、組織、控制與協調優化等的自動化技術，以使產品制造過程實現高效、優質、低耗、及時和潔凈的目標。制造自動化技術代表著先進制造技術的水平，推動了社會的發展。其中高效智能的自動化生產線便是制造自動化技術的重要組成部分。
香煙自動生產線是為實現香煙生產的批量化，且提高生產的機械化、自動化水平而專門設計的。它的產生極大的提高了香煙生產企業制造的自動化水平,提高了企業的生產率;方便了企業對生產過程的規劃、運作、管理、組織、控制與協調優化等。
本設計為香煙中包包裝機中的一部分，其主要任務是當香煙中包從上一工序——中包遠距離水平傳送過來后，下落至傾斜放置的弧型轉角機構中，中包在弧形軌道實現平滑下落，下落落差為1500MM，并漸進實現中包由水平臥放轉90度實現豎直放置，并要求中包在弧形軌道堆積到五包時后面的中包下落應停止，以防止軌道堵塞。此設計的主要功能是實現中包的轉角，為后面的工序及中包的打包提供良好的條件。
本設計控制過程較為簡單，故采用硬接線，即結構簡單，價格低廉，維護方便，抗干擾能力強的繼電接觸器控制系統來完成。其作用是保證轉角機構上的中包堆積量保持在規定的范圍內，控制中包有節奏的下落。控制系統對生產和工作可靠性影響很大，因此，要求控制準確、靈敏、可靠、耐用和調整方便。
為了對弧型軌道口的中包堆積量進行適時監控。故采用安裝高靈敏度的ENDEVCO型壓力傳感器。此傳感器特點是牢靠，靈敏度高，信噪比高，動態范圍寬和線型度好，使用時在三倍滿刻度壓力下還能得到最高輸出信號，而不會因超量程而丟失數據且能在寬溫度范圍內取得可靠數據。
關鍵詞
自動生產線；香煙中包包裝機；電氣控制；壓力傳感器
