SF500-100打散分級機回轉部分及傳動設計
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-

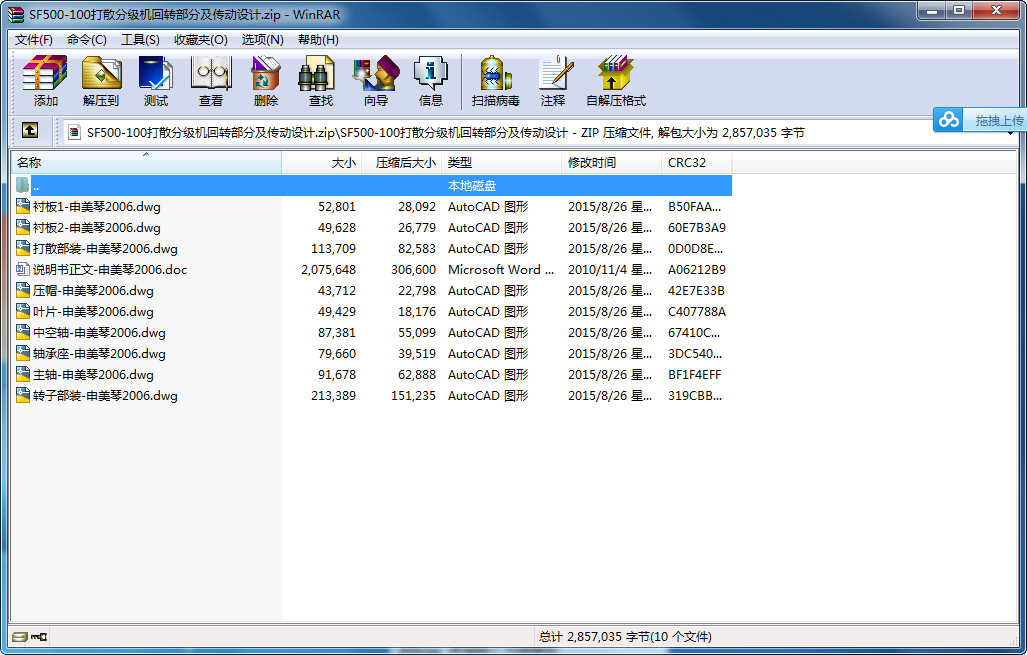

- SF500-100打散分級機回轉部分及傳動設計.zip 打散分級機的工作原理
打散分級機的打散方式是采用離心沖擊粉碎的原理，經輥壓機擠壓后的物料呈較密實的餅狀，由對稱布置的進料口連續均勻地喂入，落在帶有錘形凸棱襯板的打散盤上，主軸帶動打散盤高速旋轉，使得落在打散盤上的料餅在襯板錘形凸棱部分的 作用下得以加速并脫離打散盤，料餅沿打散盤切線方向高速甩出后撞擊到反擊襯板上后被粉碎。由于物料的打散過程是連續的 ，因而從反擊襯板上反彈回的物料會受到從打散盤連續高速飛出物料的再次劇烈沖擊而被更加充分地粉碎。必須強調的是，打散盤襯板表面的錘形凸棱的作用有別于傳統的錘式破碎機的錘頭，其主要作用是避免物料在打散盤甩出時具有較高的初速度，從而獲得較大的動能，能夠有力地撞擊沿打散盤周向布置的反擊襯板，用以強化對料餅的沖擊粉碎效果。被打散的物料通過環形通道均勻地落入分級區。
經過打散粉碎后的物料在擋料錐的導向作用下通過擋料錐外圍的環形通道進入在風輪周向分布的風力分選區內。物料的分級應用的時慣性原理和空氣動力學原理，粗顆粒物料由于其運動慣性大，在通過風力分選區的沉降過程中，運動狀態改變較小而落入內錐通體被收集，由粗粉卸料口卸出返回，同配料系統的新鮮物料一起進入輥壓機上方的稱重倉。細粉由于其運動慣性小，在通風風力分選區的沉降過程中，運動狀態改變較大而產生較大的偏移，落入內錐筒體之間被收集，由細粉卸料口卸出送入球磨機繼續粉磨或入選粉機直接分選出成品。
在用于生料制備時，由于風輪的高速旋轉所產生的負壓和出風口所接的后排風機所產生的負壓，熱風入口被引入，經風輪沿徑向連續送出，打散過的物料在經過風力分選區的沉降過程中形成較均勻的料幕于熱風充分接觸做熱交換而得以烘干，濕熱氣體經過風口排出。由于經過風力分選區的物料在懸浮狀態下與熱風接觸，所以熱交換效率較高，烘干效果顯著。 ...
