單工位雙面臥式車方組合機床的整體設計.rar

文件大小： 2.72 MB
下載次數：
文件評級：
更新時間：2014-05-29
發 布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

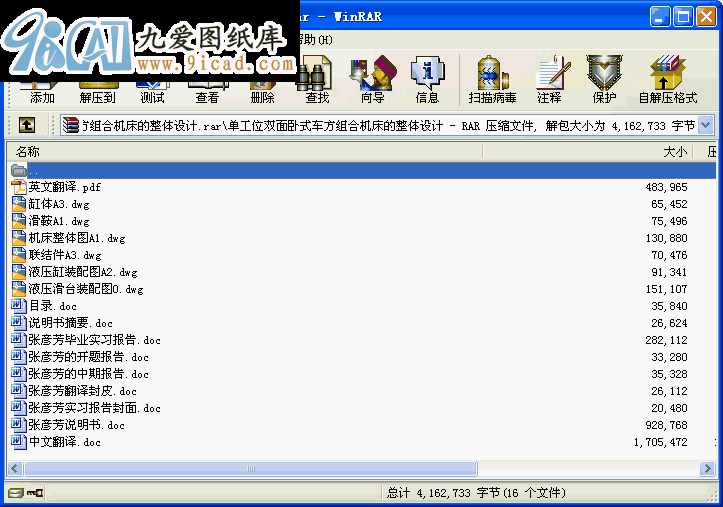

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
在普通機床上加工方頭軸類零件，工作效率低、勞動強度大。當其零件有一定的批量要求時，其生產就顯得力不從心了，為此設計了專用設備。車方機床用曲率半徑很大的橢圓短半軸曲線代替直線切削方形工件。生產率高,刀具成本低。選取適當?shù)能囶^行星輪的分度圓直徑,可以有效地控制車方原理的直線度誤差。對實際工件進行了原理誤差的分析計算和行星輪系的設計計算。
本組合機床是針對單面雙工位臥式車削的組合機床，在完成組合機床總體設計的基礎上，主要完成液壓系統及滑臺的設計。在設計過程中借鑒了國內一些現有組合機床的設計資料，結合被加工零件的結構特征，在指導老師的幫助下設計而成。進給部分采用液壓滑臺形式，主要是因為液壓系統具有工作比較平穩，反應快、沖擊小，能高速啟動、制動和換向；能在運動過程中實現無級調速，調速方便，而且調速性能好；控制、調節比較簡單，操縱比較方便，易于實現自動化，如與電氣控制相配合，可方便地實現復雜的程序動作和遠程控制等優點。
關鍵詞: 車方行星輪系橢圓方形直線度液壓
目錄
前言 ……………………………………………………...…...……………………1
1. 組合機床設計概述 ………………………………………………………………….2
1.1 組合機床及其特點………………………………………………………..…. 2
1.2 組合機床設計步驟………………………………………………………..…. 2
2. 組合機床的總體設計 …………………………………………………………..….4
2.1設計任務……………………………………………………………………….4
2.2組合機床總體設計的依據 …………………………………………………...4
2.2.1概述 … …..………………………………………….…………………...4
2.2.2組合機床的總體布局… …………………………………………………5
2.2.3工件及工藝分析… ………………………………………………………6
2.3工件加工原理………………………………………………………………….7
2.4行星輪計算及原理誤差分析… ………………………………………….…...8
3. 動力部件的選擇………………………………………………………………….…11
3.1切削力的計算及刀具的選擇...........................................................................11
3.2電動機的選擇………………………………………………………………...11
4. 組合機床配置形式的選擇………………………………………………………….13
4.1組合機床的配置形式………………………………………………………...13
4.2組合機床的支承部件………………………………………………… ……..15
4.2.1組合機床支承部件的作用…………………………… ………………15
4.2.2支承件的結構設計…………………………………………………….16
4.2.3組合機床臥式床身設計…………… …………………………………18
4.3機床聯系尺寸圖 ……………………………………………………………19
4.3.1機床聯系尺寸圖的繪制……………………………………………….19
4.3.2繪制機床聯系尺寸圖應考慮的問題………………………………… 19
5. 液壓滑臺的設計…………………………………………………………………….22
5.1液壓滑臺系統概述 ………………………………………………………….22
5.1.1液壓滑臺的結構……………………………………………………..........22
5.1.2液壓滑臺系統的特點…………… ……………………………………….23
5.1.3滑臺對液壓系統的要求……………………………… ………………….24
5.1.4液壓滑臺主要技術性能的確定……………………… ………………….24
5.2導軌的選擇……………………………………………………………………25
5.2.1導軌的功用和分類…………………………………………………….….25
5.2.2滑動導軌…………………………………………………………………..30
5.2.3導軌的結構形式…………………………………………………………..36
6. 液壓系統的設計與計算……………………………………………………….…….37
6.1液壓系統概述…………………………………………………………………37
6.2參數幾數據……………………………………………………………………38
6.3確定液壓系統工作要求………………………………………………………38
6.4液壓系統原理 …… …… …………… …… … ………… … ……………39
6.5計算和選擇液壓元件…………………………………………………………39
6.5.1液壓缸的計算…………………………………………………….…..…39
6.5.2液壓泵的選擇…………………………………………………….…..…43
6.5.3油管的選擇……….………………………………………….….………45
6.5.4液壓結構參數的確定…………………………………………………...45
總結..............................................................................................................................49
致謝……………………………………………………………………......................50
參考文獻……………………………………………………………………..................51 ...
