增壓器回油管座的加工工藝及鉆夾具設計

文件大小： 548.48 KB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

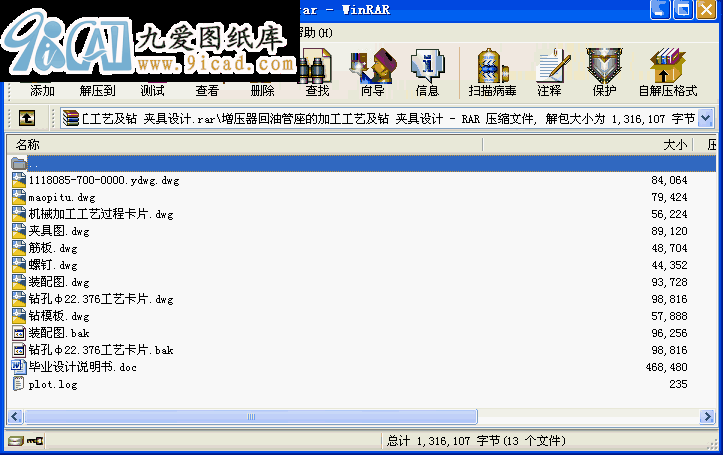

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.1 增壓器回油管座的工藝分析
增壓器回油管座是柴油機的一個重要零件，因為其零件尺寸較小，結構形狀也不是很復雜，但φ22.376孔和底面的精度要求較高，此外還有頂面的四孔要求加工，但是對精度要求不是很高。增壓器回油管座的底面和孔的粗糙度要求都是，所以都要求精加工。底面有平行度的要求。因為其尺寸精度、幾何形狀精度和相互位置精度，以及各表面的表面質量均影響機器或部件的裝配質量，進而影響其性能與工作壽命，因此它的加工是非常關鍵和重要的。
1.2增壓器回油管座的工藝要求及工藝分析
一個好的結構不但要應該達到設計要求，而且要有好的機械加工工藝性，也就是要有加工的可能性，要便于加工，要能夠保證加工質量，同時使加工的勞動量最小。而設計和工藝是密切相關的，又是相輔相成的。設計者要考慮加工工藝問題。工藝師要考慮如何從工藝上保證設計的要求。
目錄
1.1增壓器回油管座的工藝分析 1
1.2增壓器回油管座工藝要求及工藝分析 1
1.2.1增壓器回油管座的技術要求 1
1.3 加工工藝過程 2
1.4 確定各表面加工方案 2
1.4.1 在選擇各表面及孔的加工方法時，要綜合考慮以下因素 2
1.4.2 平面的加工 3
1.4.3孔的加工方案 3
1.5 確定定位基準 3
1.5.1 粗基準的選擇 3
1.5.2 精基準選擇的原則 4
1.6 工藝路線的擬訂 5
1.6.1工序的合理組合 ...........................................................................5
1.6.2 工序的集中與分散 6
1.6.3 加工階段的劃分 7
1.6.4 加工工藝路線方案的比較 8
1.7 增壓器回油管座的偏差，加工余量，工序尺寸及毛坯尺寸的確定 9
1.7.1 毛坯的結構工藝要求 9
1.7.2 加工余量的確定 10
1.7.3工序尺寸及毛坯尺寸的確定 .......................11
1.8 確定切削用量及基本工時（機動時間） 12
1.8.1 工序1：車大平面 12
1.8.2 工序2 鉆4Xφ9孔 13
1.8.3 工序3：銑孔口平面 14
1.8.4 工序4：锪平φ30 15
1.8.5鉆擴鉸φ22.376...............................................16
2 專用夾具設計 18
2.1 研究原始質料 18
2. 2 定位基準的選擇 18
2. 3 切削力及夾緊分析計算 18
2.1.4 夾緊元件及動力裝置設計 19
2.1.5鉆套、襯套、鉆模板及夾具體設計……… 20
小結 22
參考文獻 23 ...
