轉塔式數控加工中心設計論文

文件大小： 439.24 KB
下載次數：
文件評級：
更新時間：2014-05-31
發布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

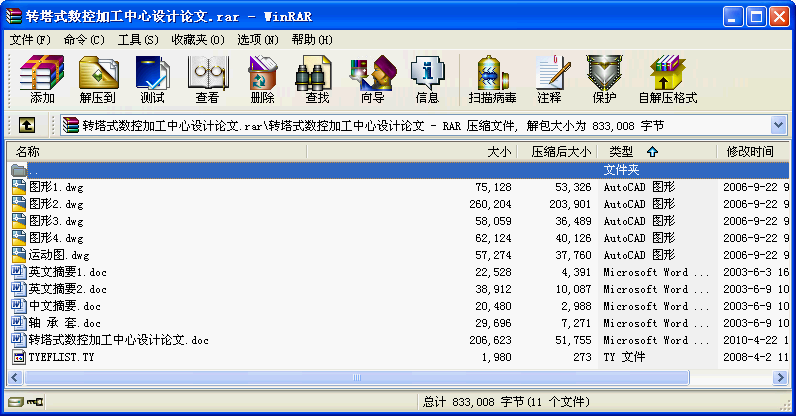

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

數控機床是一種高科技的機電一體化產品，是現代制造技術中不可缺少的生產手段。隨著科技的不斷發展，數控機床在國內也進入了實用化階段，但在目前我國許多國營大廠都有一批老機床，若在老機床的基礎上對其進行改造，配以數控技術，這樣不僅可降低成本，而且可提高老機床的使用壽命。因此，我們畢業設計的題目就是將普通銑床改為集鏜、銑、鉆為一體的八軸轉塔式簡易加工中心，實現不用人工換刀的情況下，短時間內進行鏜、銑、鉆的轉換，這樣不僅可以提高生產效率和加工精度，并且還可以降低成本。我主要負責機床的整體布局和八軸轉塔自動換刀裝置的設計。在機床的整體布局方面，我從人機工程學和產品造型兩方面對機床進行設計。八軸轉塔自動裝置的工作原理是在八個軸上事先根據工序的安排將加工中所需要的刀具裝夾好，當將油注入中心油缸后，產生壓力帶動整個轉塔頭使八軸轉塔旋轉，使其實現自動換刀的功能。這套簡易的數控加工中心也應用了近年來才發展起來的變頻技術，從而提高了其中的科技含量。由于現在國內的國營大廠都面臨老機床淘汰的情況，因此在老機床的基礎上進行數控改造是很有市場前景的，從而進行這次畢業設計也是比較實用的。

關鍵詞：數控技術，八軸轉塔頭，變頻技術，自動換刀

目錄

前言……………………………………………………………… 1
第一章技術參數分析及方案的確定
§1.1技術參數分析……………………………………………… 2
§1.2 初步方案制定……………………………………………… 2
§1.2.1 機床總體方案的制定…………………………………… 2
§1.2.2 對于主軸部件的確定…………………………………… 3
§1.3 八軸轉塔頭的結構設計…………………………………… 3
第二章設計計算
§2.1 電動機的選擇…………………………………………………5
§2.2 計算總傳動比…………………………………………………5
§2.3 計算各傳動裝置的運動和動力參數…………………………5
§2.4 帶傳動的設計…………………………………………………6
§2.5 錐齒輪傳動的設計……………………………………………7
§2.6 圓柱齒輪設計……………………………………………… 10
§2.7 主軸部分的設計計算……………………………………… 12
§2.8 軸的設計…………………………………………………… 14
§2.9 軸承的計算………………………………………………… 19
§2.10 鍵強度的校核………………………………………………22
第三章操作/使用說明
§3.1 基本要求…………………………………………………… 24
§3.2 操作注意事項……………………………………………… 25
第四章性能分析及設計總結……………………………………26
第五章小結……………………………………………………… 27
參考文獻……………………………………………………………28
致謝…………………………………………………………………29
附錄…………………………………………………………………30
...
