電動機驅動帶式運輸減速器設計
- 文件介紹：

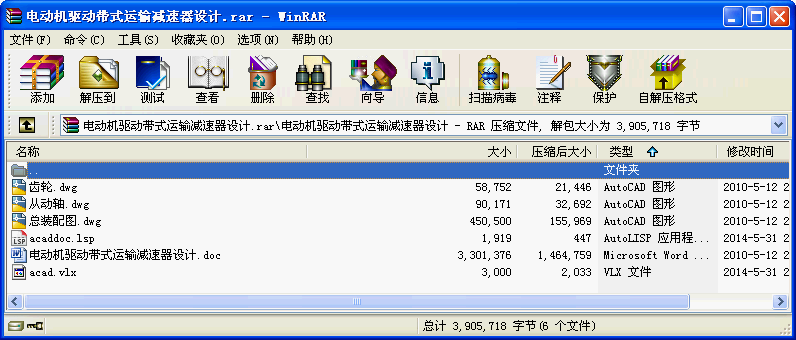

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1. 設計任務書
一、設計已知條件:
1、 輸入軸功率P=3.8 KW
2、輸入軸轉速N=960r／min
3、傳動比i= 16(減速器內傳動比)
4、單向傳動，載荷平穩，中型機械
5、設計壽命：1 0年
二、設計參考圖
1、傳動系統功能圖（圖一）
2、齒輪傳動減速器結構圖（圖二）
3、齒輪傳動減速器裝配圖（圖三）
三、主要零件選材建議
l、齒輪 8級精度，小齒輪40Cr鋼，調質齒面硬度250HBS;大齒輪45﹟鋼，齒面硬度225HBS。
2、傳動軸 選用45#-鋼，正火處理，200HBS，σb＝590Mpa
3、減速器上、下座箱材料：灰口鑄鐵HT200
4、電動機 J02—32—2 P=4KW，N＝1 500r／min
四．設計要求
1：設計說明書1份，字?jǐn)?shù)在5000—10000字。
2、齒輪和軸的設計內容要詳細，包括材料與熱處理，齒輪的主要參數及幾何尺寸，軸的結構，技術要求，強度和剛度的校核。
3、電動機型號選擇，軸承選擇，減速器上、下座箱基本尺寸，鍵、軸蓋、皮帶輪尺寸等要做簡要說明。
4、要求總裝圖紙一張 (1#)、齒輪軸零件圖一張(2#圖紙)、齒輪的零件圖一張(2#圖紙)
五.畢業設計說明書按下列要求編寫：
1，說明書目錄
2，概況
3，各零部件設計結構（附圖）
4，設計計算步驟、方法所采用的數據、公式及來源
5，設計結果的評價認識及建議，不盡合理處的改進方法
6，設計小結
...
