烏珠水閘設計

文件大小： 7.42 MB
下載次數：
文件評級：
更新時間：2014-06-02
發布人： 1955422769

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

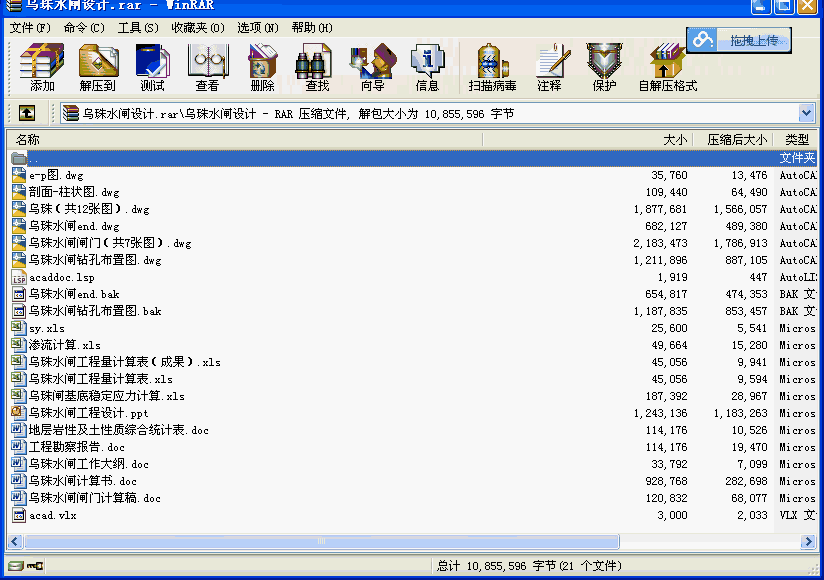

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.1結構及基本數據
烏珠水閘形式采用開敞式，結構采用砼整體箱涵式結構。水閘為單孔，凈寬3m，閘底板面高程-1.75m，底板厚0.65m,側墻厚0.65m, 閘室長15m，閘室后段設8.0m寬交通橋,交通橋橋板采用C25現澆混凝土結構。
水閘按50年一遇洪水標準設計，建筑物級別為3級。
根據水閘和河道的運行工況，對水閘的各種最不利運行工況確定如下：
（1）外江設計洪（潮）水位2.88m
外江可能的最高設計潮水位，此時閘頂高程不漫頂，向內涌穩定計算時的最不利水位，此時遭遇正常蓄水位0.00m。
（2）外江控制平均低水位0.50
正常排洪情況下外江遭遇的計算水位，消能計算時的最不利情況，考慮到0.3m的過閘損失，此時內涌水位為0.80m。
（3）外江設計低水位0.00m
正常運行情況下外江遭遇的最不利計算水位，向外江穩定計算時的最不利水位，此時內涌水位為1.00m。
（4）排澇外江設計水位1.00m
內涌設計洪水情況下外江遭遇多年平均高潮水位，此水位影響水閘的泄流能力，此時水閘閘室整體承受最大水壓力，水閘基礎平均基底應力情況。
目錄
1基本資料 3
1.1結構及基本數據 3
1.2安全系數 4
1.3 計算采用規范、標準 4
1.4風浪計算要素 4
1.5地質資料 5
1.6地震設防烈度 5
2基本尺寸的擬定及復核 5
2.1抗滲計算 5
2.1.1滲徑復核 5
2.1.2滲流計算 6
2.1.3濾層設計 6
2.1.4防滲帷幕及排水孔設計 6
2.1.5永久縫止水設計 7
2.2浪壓力及閘頂高程計算 7
2.2.1設計荷載情況 7
2.2啟閉室 8
2.3閘室穩定計算 8
2.4.1完建情況 8
2.4.2設計洪水位情況 8
2.4.3正常洪水位+地震情況 9
2.4.4結論 9
3.水閘過流能力計算及水閘寬度擬定 9
3.1內河涌過流能力計算 9
3.2水閘消能計算 11
4擋土墻穩定計算 12
4.1擋墻計算工況 12
4.2擋墻計算 12
4.3結論 12
5樁基礎計算 13
5.1砼預應力管樁方案 13
5.1.1砼預應力管樁承載力計算 13
5.1.2砼預應力樁樁頂的底板的受沖切承載力計算 15
5.2松木樁方案 15

附表1 水閘閘室箱涵結構設計計算稿
附表2 水閘前后段U型槽結構設計計算稿
附表3 水閘內、外河側懸臂式岸墻穩定計算稿
附表4 水閘閘室穩定計算表
附表5 水閘樁基礎處理計算表
附表6 水閘滲流穩定計算表
...
