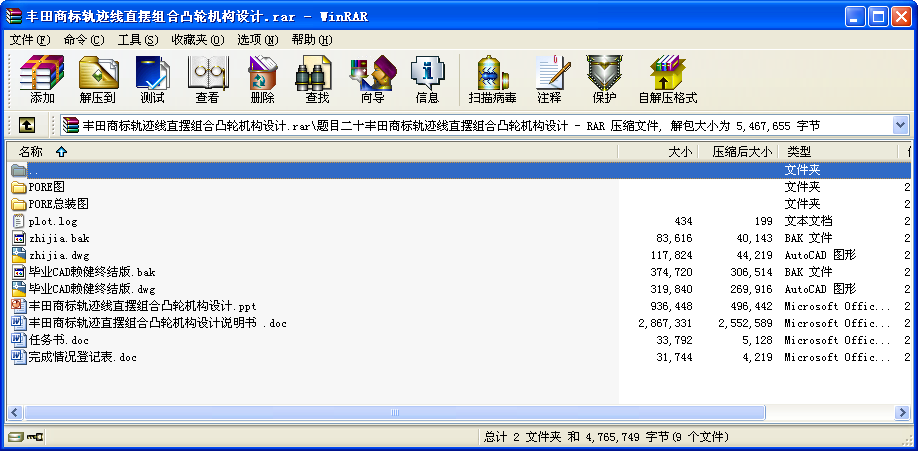

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

豐田商標軌跡線直擺組合凸輪機構設計
摘要
直、擺組合凸輪機構是一種新型的機構類型，該機構通過直動從動件凸輪機構與擺動從動件凸輪機構組成聯動凸輪機構，能夠將主動件的轉動轉化為從動件上某點沿預期的曲線軌跡并以預期的運動規律運動。而且該機構可以完成非常復雜的曲線運動，如正弦波曲線、內擺線、帶停點曲線、人頭像及金魚圖像等等。這一功能是單一的凸輪機構所不能實現的。
在對直、擺組合凸輪機構理論分析的基礎上,利用計算機輔助設計（CAD）對該機構進行零、部件及總體造型設計，并對直、擺組合凸輪機構進行了軟件仿真，以驗證機構設計的正確性。
由于直、擺組合凸輪機構所能實現的曲線形式非常豐富，并且可以較為精確的實現從動點按預期的運動規律沿預期的曲線運動。對其進行開發，在機械化、自動化技術中，可以應用在工業生產和自動化生產的很多方面，如：專用圖案加工、專用電火花刻線、專用切割機床、電火花加工機床、專用焊接焊切機械手、專用機和測量儀器、行程控制機構以及各類輕工機械等。

關鍵詞：組合機構凸輪設計豐田商標軌跡
目錄

1 緒論 1
1.1直擺組合凸輪機構設計的意義 1
1.2直擺組合凸輪機構在實際中的應用 2
1.3凸輪機構以及組合機構的研究和發展狀況 4
1.4本設計的主要內容 7
1.4.1 豐田商標軌跡線直、擺組合凸輪機構的設計 7
1.4.2 機構運動仿真 7
1.5直、擺組合凸輪機構的研究方法 7
1.5.1 直、擺組合凸輪機構的設計 7
1.5.2 本課題的組要研究方法 7
2 直、擺組合凸輪機構設計原理 9
2.1機構可實現性驗證 9
2.2直、擺組合凸輪機構設計基本思想 10
2.3直、擺組合凸輪機構設計步驟 11
2.3.1在預期曲線L上求取坐標點 11
2.3.2由給出的結構參數確定機構初始位置參數 12
2.3.3確定頂桿位移與擺桿轉角的變化規律 13
3 豐田商標軌跡直、組合凸輪機構設計 14
3.1初始條件 14
3.2直、擺組合凸輪機構理論輪廓線設計 14
3.3壓力角校核 21
4 軟件仿真 22
4.1 Autodesk Inventor 2009 介紹 22
4.2 仿真 22
參考文獻 25
致謝 26 ...
