農村家用谷物分選機設計

文件大小： 738.3 KB
下載次數：
文件評級：
更新時間：2013-12-28
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

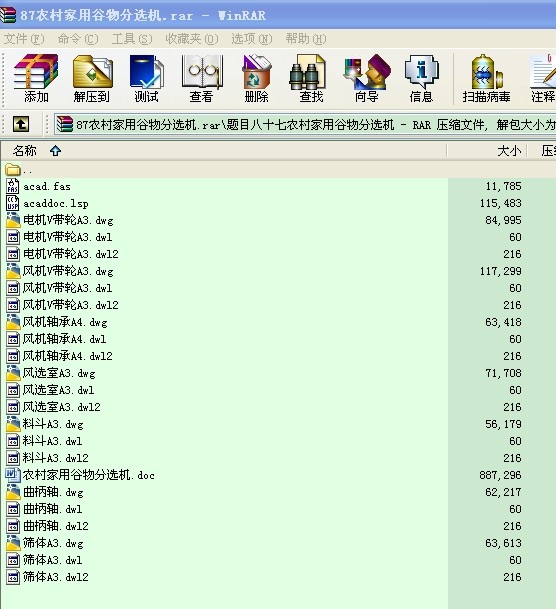

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

谷物清選機械目前國內已經基本上能夠自給自足，但是由于市場上大部分機械都是種子加工的成套設備，大都屬于精選設備，其設備造型大，價格高，能耗大，還完全不能應用于我國農村家庭當中去。因此，設計開發符合我國國情專門用于農村家庭的谷物分選機械很有必要，對減輕農民勞動強度，降低農民勞動成本，提高農村經濟效益和農業現代化水平都具有重要意義。
本文是在分析國內外谷物清選機械的發展現狀與動態的基礎上，設計了一套價格低、操作簡單、使用方便的，符合我國農村生產要求的家用多功能型谷物分選機械，制定了系統總體設計方案，對系統的機架、篩體、振動機構、風機以及實用性進行了重點研究設計。
該農村家用谷物分選機具有清選除雜選糧與精選種子兩個可供選擇使用的基本功能，采用單相220伏交流電源供電，使用非常方便，而且節約能源，動力只需1.5kw。機架設計為車駕式，整機可框在地排車下盤上，移動方便。進料裝置采用了結構簡單的頂置式人力提升裝置，采用插板活門控制流量，其結構簡單，操作方便，喂料均勻。風選室排雜口上裝有擋板可以對雜質進行簡單分類，風選室出糧口上裝有轉換活門可以對其功能進行良好過渡，篩體的上篩采用圓孔平面篩、下篩采用編織篩，提高了生產率，使得在精選種子時對粗混雜物及小谷粒有較高的分離率。傳動機構采用三角帶傳動，傳動平穩，結構尺寸小。振動機構采用曲柄連桿機構，平穩可靠有效。除雜風機采用低壓后向直葉片離心式風機。在整機設計過程中充分考慮到性價比，選用價格低、性能穩定的零部件。

關鍵字：分選機；單相交流電；兩用；平面篩；風篩式
目錄

摘要 1
Abstract 2
1 概述 4
1.1 研究設計的背景 4
1.2 研究設計的目的與意義 4
1.3 國內外研究現狀 5
1.3.1 國外狀況 5
1.3.2 國內狀況 5
1.4 研究設計內容 8
1.4.1 農村家用谷物分選機的設計理論基礎 8
1.4.2 基于節能和使用方便以及符合農村需求的研究 8
1.4.3 技術指標 8
1.5 研究設計方法 8
1.5.1調查研究 8
1.5.2設計計算 9
1.6 技術路線 9
2 農用谷物分選機的結構原理與工作特點以及結構設計 10
2.1 農用分選機設計原理綜述 10
2.1.1 組成結構及原理 10
2.1.2 工作過程 11
2.2 分選機各結構設計 12
2.2.1 機架設計 12
2.2.2 進料斗的設計 12
2.2.3 清糧風機的設計 13
2.2.4 風選室的設計 15
2.2.5 篩體的設計 16
2.2.6 電機的選擇 19
2.2.7 傳動機構的設計 19
第三章結論與展望 29
3.1 設計特點 29
3.2 設計不足 29
參考文獻 31
致謝 32 ...
